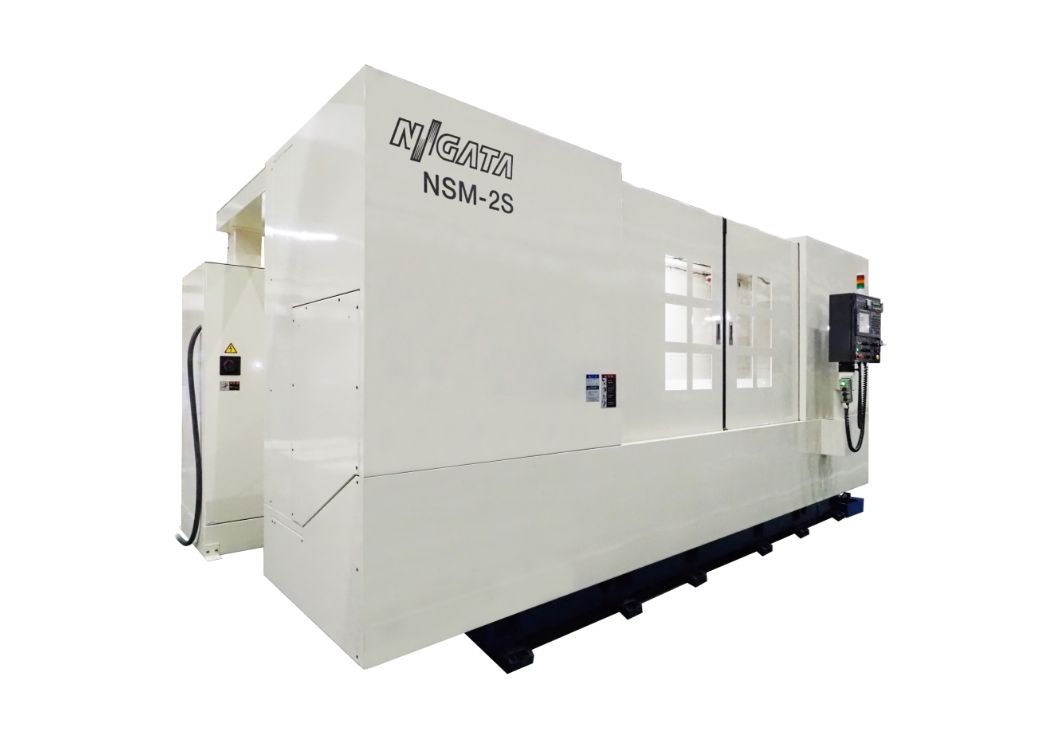

スクリューロータ加工機
ラインアップ
※表は横にスクロールできます
- 製品名
- 加工品外径
- 加工品長さ
- カッター径
全軸スケールフィードバッグ標準搭載
X/Z/A/C各軸にスケールフィードバックを標準搭載。高精度な加工を安定して行えます。
減衰性に優れた角スライド構造
角スライド構造を採用し、高負荷条件下のスクリューロータ加工でも、優れた加工性能と安定性を実現します。
高トルク主軸

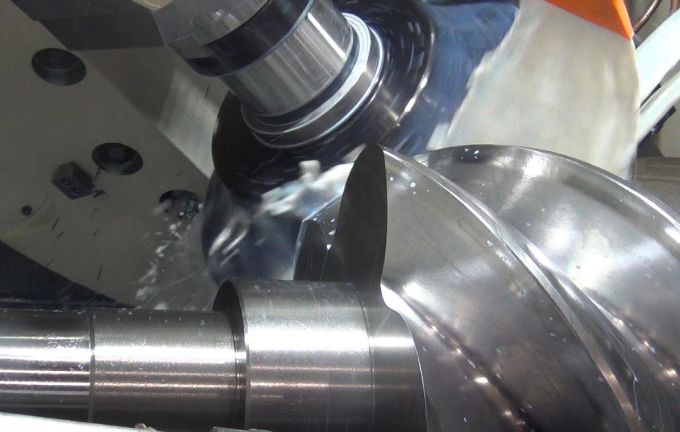

高トルク主軸により、切削抵抗の大きいスクリューロータ加工でもワンパス加工を実現し、生産性向上に貢献します。
主軸仕様
| NSM-2 | NSM-3 | |
|---|---|---|
| 工具径 | 250～375ｍｍ | 140～270ｍｍ |
| カッター主軸最大トルク | 2450N・m | 4600N・m |
仕様
| NSM-2 | NSM-3 | ||
|---|---|---|---|
| 加工品 | 外径 | 70～270mm | 120～400mm |
| 最大長さ | 1300mm | 1650mm | |
| カッターヘッド | カッター径 | 140～270mm | 250～375mm |
| アーバ径 | 60mm | 80mm | |
| 主軸駆動電動機 | 26/22kW | 55/45kW | |
| 主軸回転数 | 50～280min⁻¹ | 30～220min⁻¹ | |
| 切削トルク | 2450N・m | 4600N・m | |
| 旋回角度 | ±90° | ±90° | |
| 前後軸移動量 | 400mm | 600mm | |
| 前後早送り速度 | 8000mm/min | 8000mm/min | |
| カッター主軸とワークヘッドの芯間 | 100～500mm | 160～750mm | |
| ワークヘッド | 回転速度 | 0.02～8min⁻¹ | 0.02～6min⁻¹ |
| テーブル | 移動量 | 1150mm | 1500mm |
| 早送り速度 | 8000mm/min | 6000mm/min | |
| 芯押し台 | マンドレルストローク | 100mm | 110mm |
