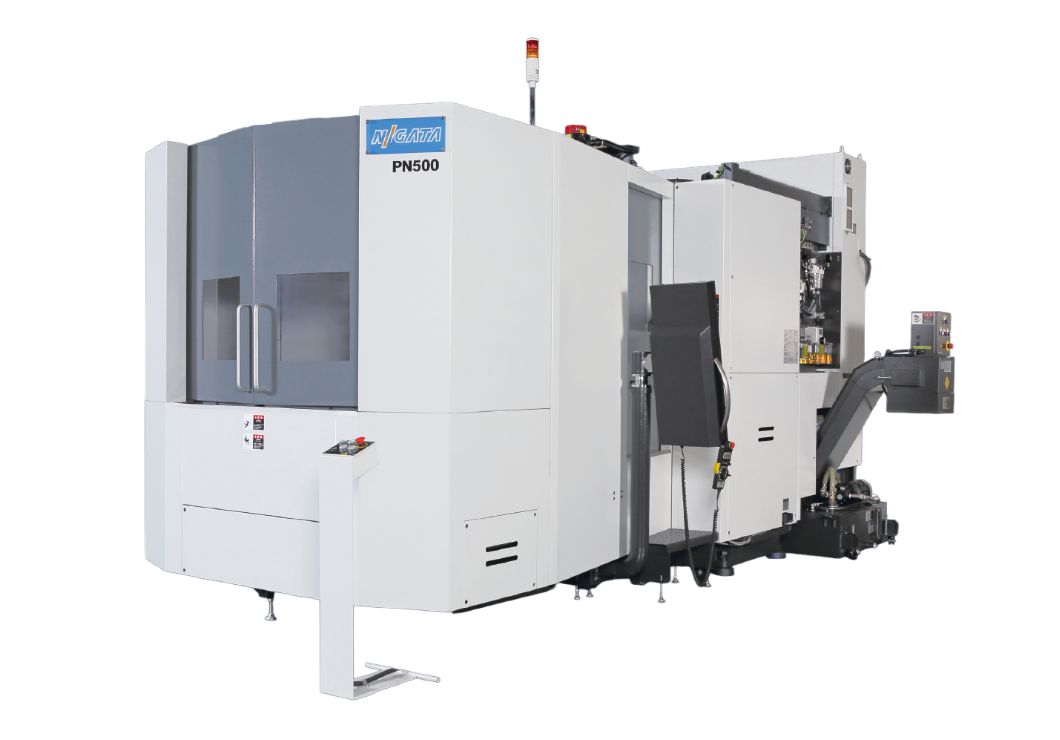

PN400 / PN500
ラインアップ
※表は横にスクロールできます
- 製品名
- パレットサイズ
- パレット最大積載質量
- 最大ワーク寸法
（振り回し径 × 高さ）
動画
40番主軸ながらも50番主軸に匹敵するハイパワー

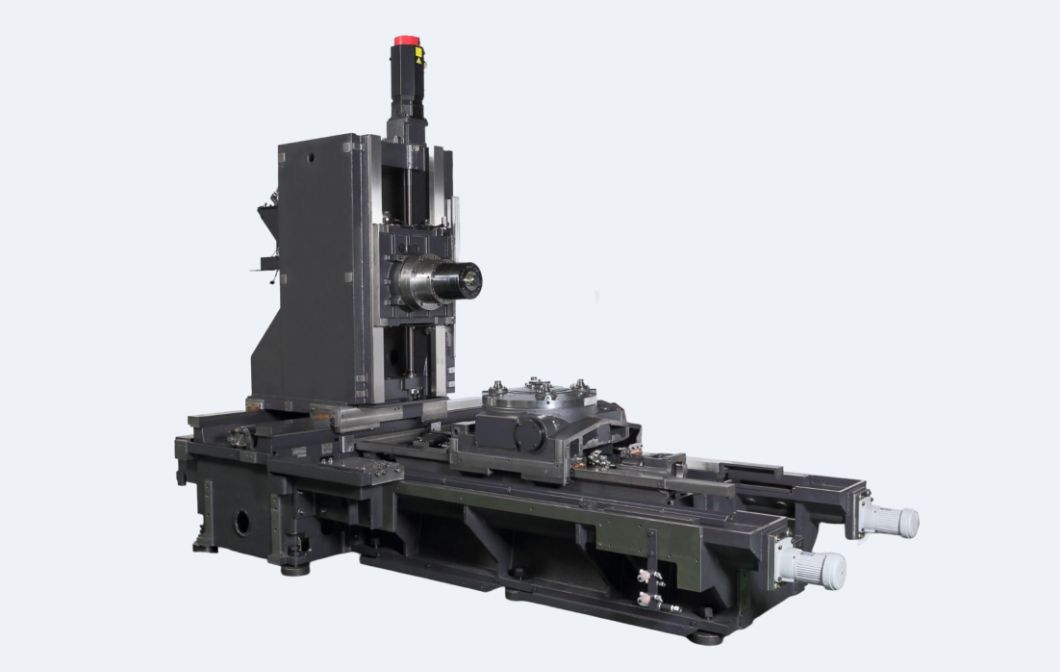

角スライド構造
高剛性ベースと優れた減衰性を備えた角スライド構造により、難削材加工においても安定した加工性能を発揮します。

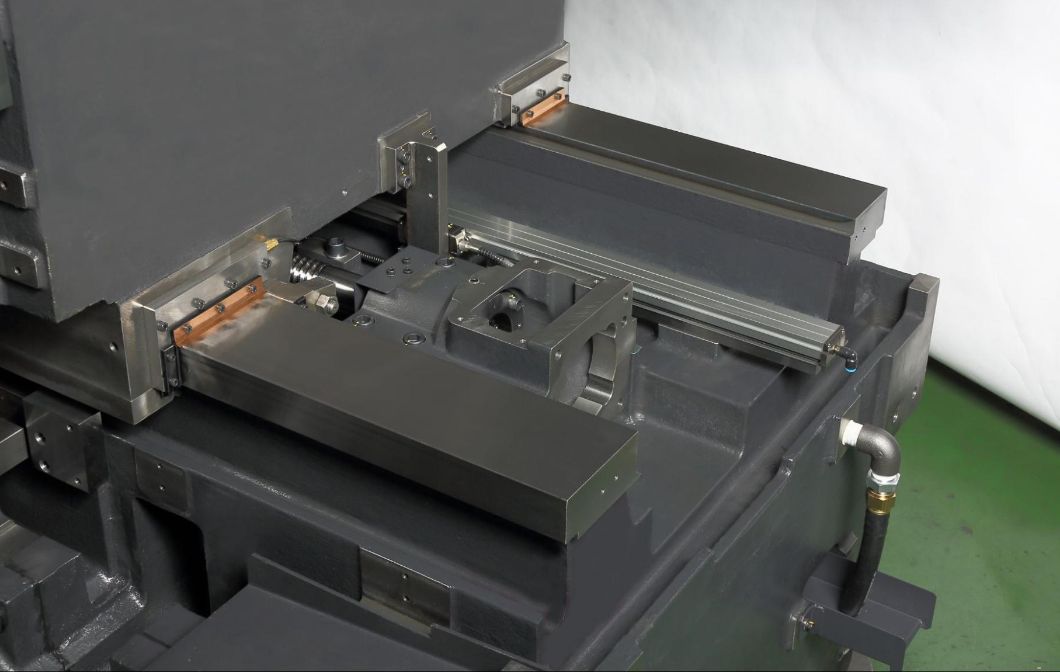

滑り面は熟練工による手仕上げのキサゲ加工で丁寧に仕上げ、機械加工だけでは実現できない優れた真直度・直角度を確保しています。
ハイパワー主軸

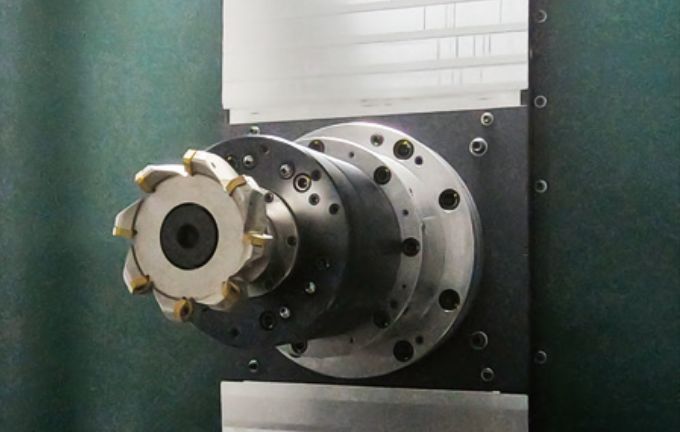

最大出力37kW、最大トルク303N・mの高剛性主軸は、軸受に高負荷大径ボールとダイレクトルブ方式の潤滑を採用し、難削材加工に最適なハイパワー主軸です。
| 項目 | 標準 | 高速主軸（OP） |
|---|---|---|
| タイプ | BT40 | BT40 |
| 回転速度（min-1） | 10000 | 15000 |
| 最大トルク（N・m） | 303 | 303 |
| 最大出力 | 37kW | 37kW |
高剛性角スライド構造ながらも早送り61m/minを実現し、抜群の生産性
早送り速度61m/min を実現する送り系

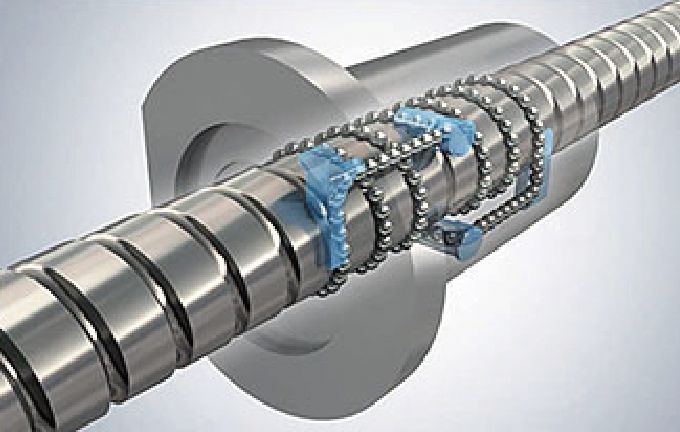

大径φ50 のボールネジはボールリターン方式を採用し、スピードと剛性を両立しました。
高速ATCで非切削時間を短縮し、生産効率UP
TtoT
4kgツール 1.2秒
12kgツール 1.7秒

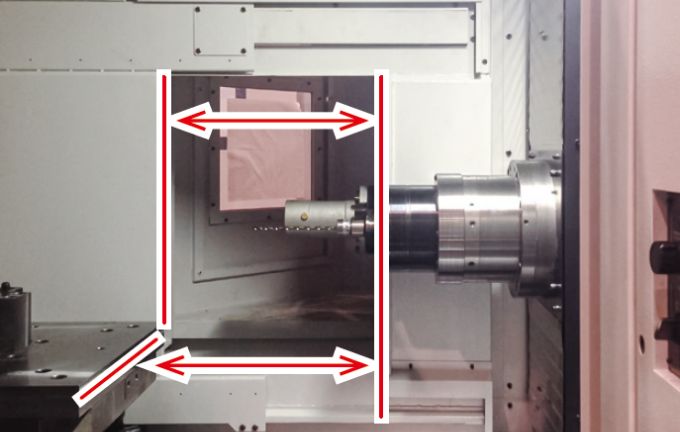

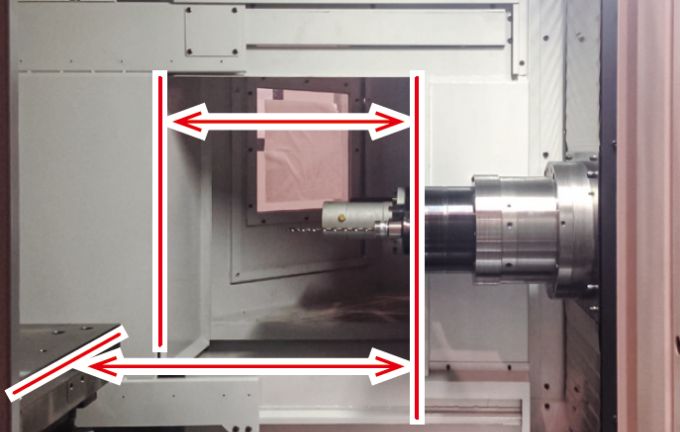

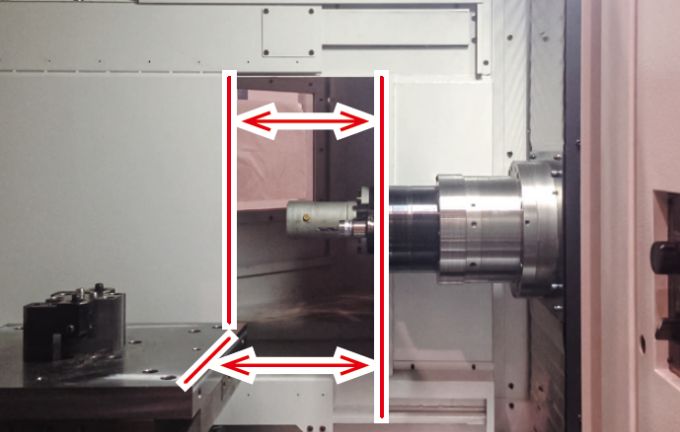

工具長最適ATC 制御

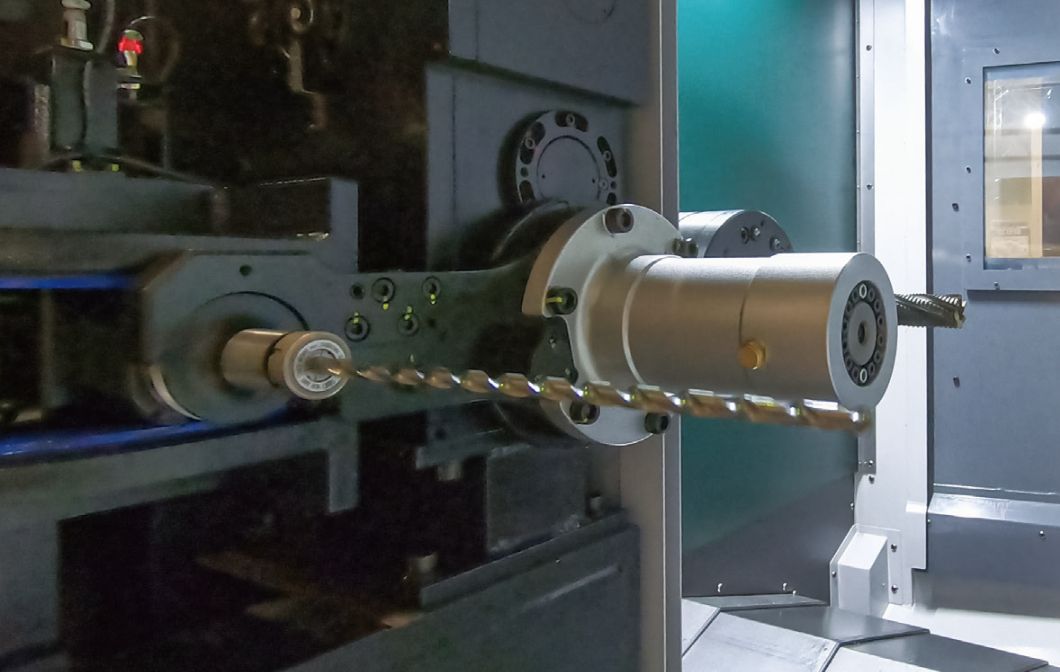

ATC シャッターの適切な開量・Z 軸の退避量を自動検知し、工具長によってATC を開始するタイミングを変更します。これによりATC 待ち時間が大幅に短縮されました。
仕様
[ ] オプション
| PN400 | PN500 | ||
|---|---|---|---|
| 移動量 | X軸移動量（コラム左右） | 630mm | 800mm |
| Y軸移動量（主軸上下） | 600mm | 750mm | |
| Z軸移動量（テーブル前後） | 660mm | 800mm | |
| テーブル | パレットサイズ | 400mm × 400mm | 500mm × 500mm |
| 割出角度 | 0.001°（NCテーブル） | 0.001°（NCテーブル） | |
| パレット最大積載重量 | 400kg | 500kg | |
| 主軸 | 主軸回転速度 | 10000min-1 [15000min-1] | 10000min-1 [15000min-1] |
| 主軸最大トルク | 303N・m | 303N・m | |
| ツールシャンク形式 | BT40 | BT40 | |
| 送り速度 | 早送り速度 X/Y/Z軸 | 61m/min | 61m/min |
| ATC | ツールマガジン収納本数 | 40 [60 / 88 / 126] | 40 [60 / 88 / 126] |
| 最大ワーク寸法 | 振り回し径 × 高さ | φ630mm × 700mm | φ800mm × 1000mm |
