N600 / N700
ラインアップ
※表は横にスクロールできます
- 製品名
- パレットサイズ
- パレット最大積載質量
- 最大ワークサイズ
（振り回し径 × 高さ）
動画

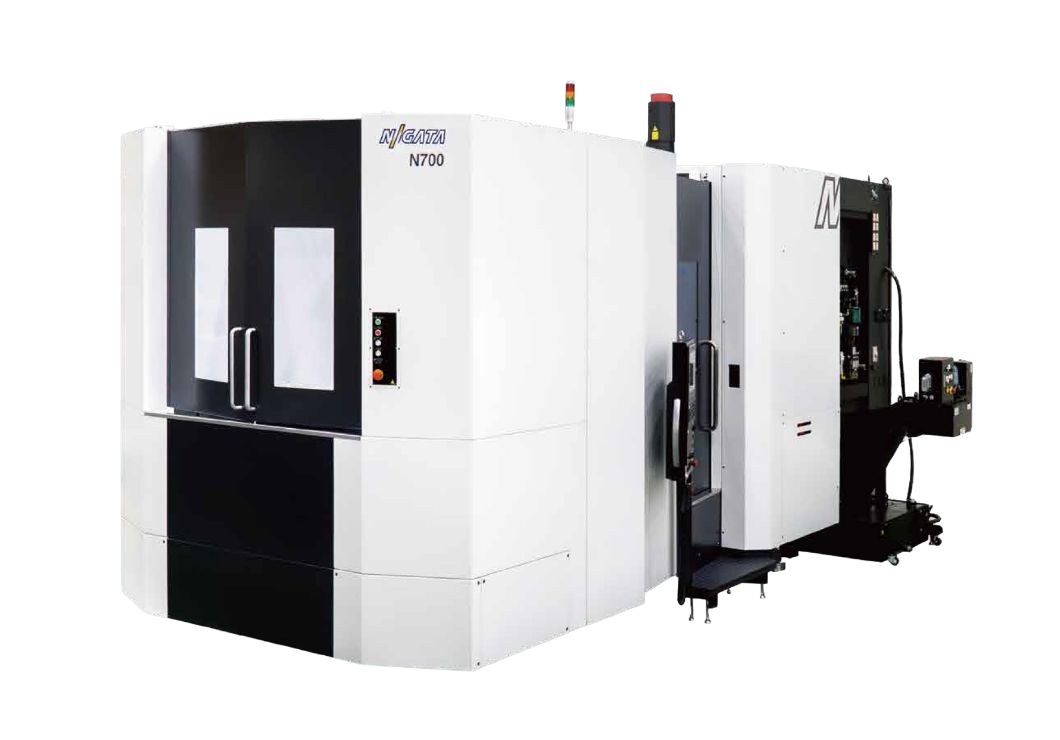

高精度×短納期×コストパフォーマンスを実現するグローバルモデル
- ニイガタ独自の Box in Box® を採用、主要オプションをパッケージ化
- ロット生産によるハイコストパフォーマンスを実現
- 在庫販売による即納対応、設備のリードタイム削減（生産状況により変動あり）

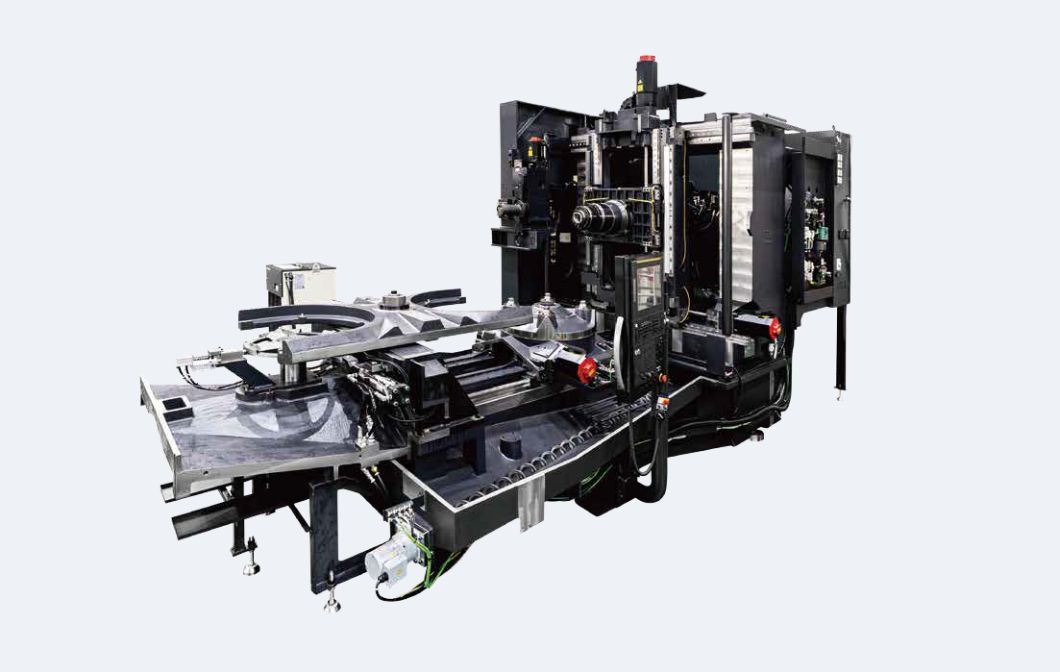

信頼と実績のニイガタ独自の機械構造
高精度
ニイガタの独自の2重ボックス構造（Box in Box®）で永続的空間精度を保持。
高生産性
全軸に高剛性ローラーガイド搭載。
早送り速度60m/minの高速移動。
高剛性
3点支持により歪みの少ない T字一体型高剛性ベース。

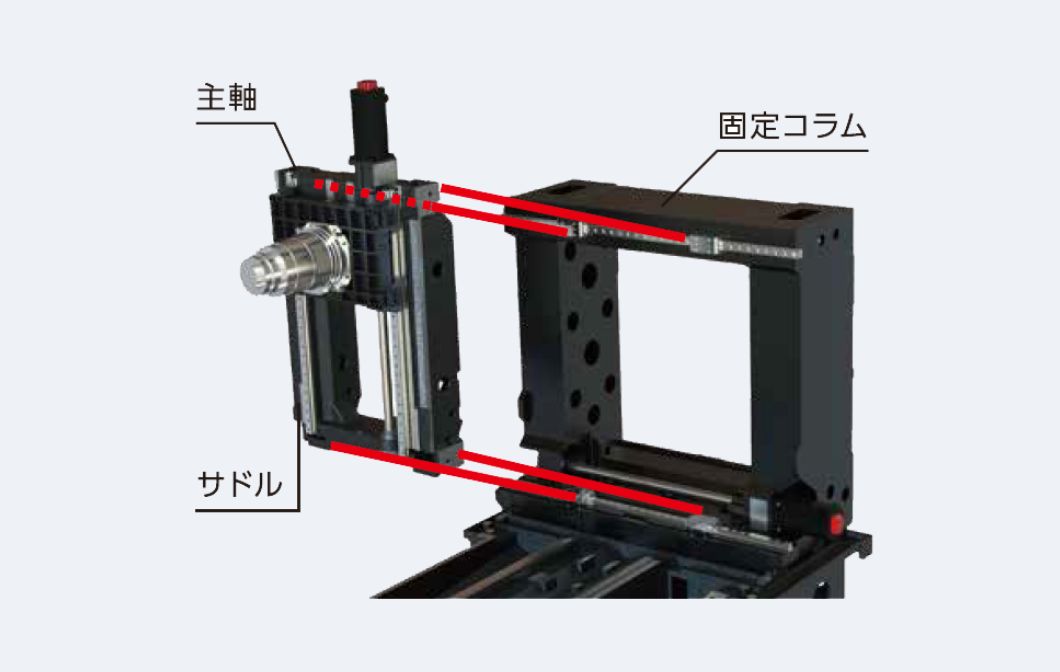

長期間安定した精度を保つオリジナルBox in Box®構造（二重ボックス構造）
ニイガタの独自の2重ボックス構造（Box in Box®）で永続的空間精度を保持。
- 移動体の軽量化で慣性力低減
送りの高速化、ガイドの長寿命化を実現。 - 固定コラムとガイド幅のワイドスパン化
Y軸上部でも安定した切削が可能。

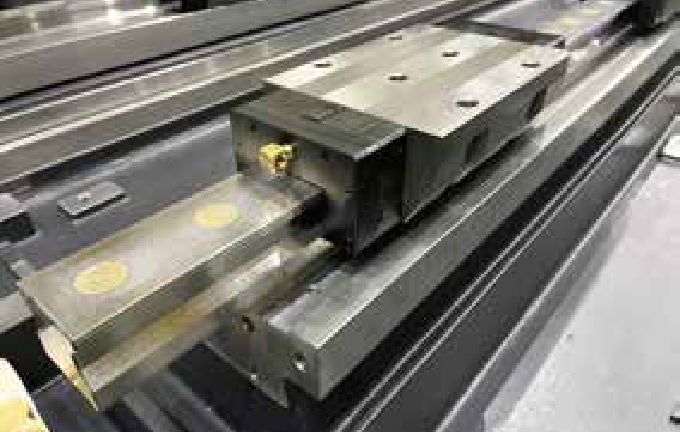

早送り速度60m/minでサイクルタイムを削減し生産性を向上
全軸に高剛性ローラーガイド搭載。早送り速度60m/minの高速移動。
X, Y, Z軸にそれぞれ剛性と振動吸収に優れたローラーガイドを採用しました。

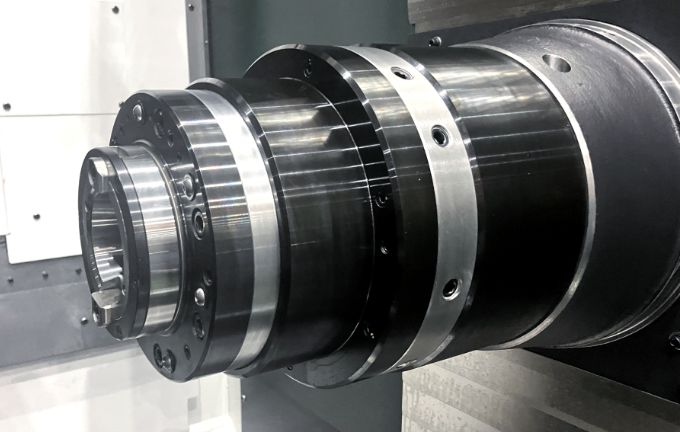

高速・高トルク・高出力の主軸
- BIG PLUS主軸
- 主軸とモーターの分離型を採用。さらに低熱伝導率材のカップリング（特許）を採用。
- 熱変位による影響が少なく、高精度な加工が可能。
- 主軸修理の時間短縮、費用削減。

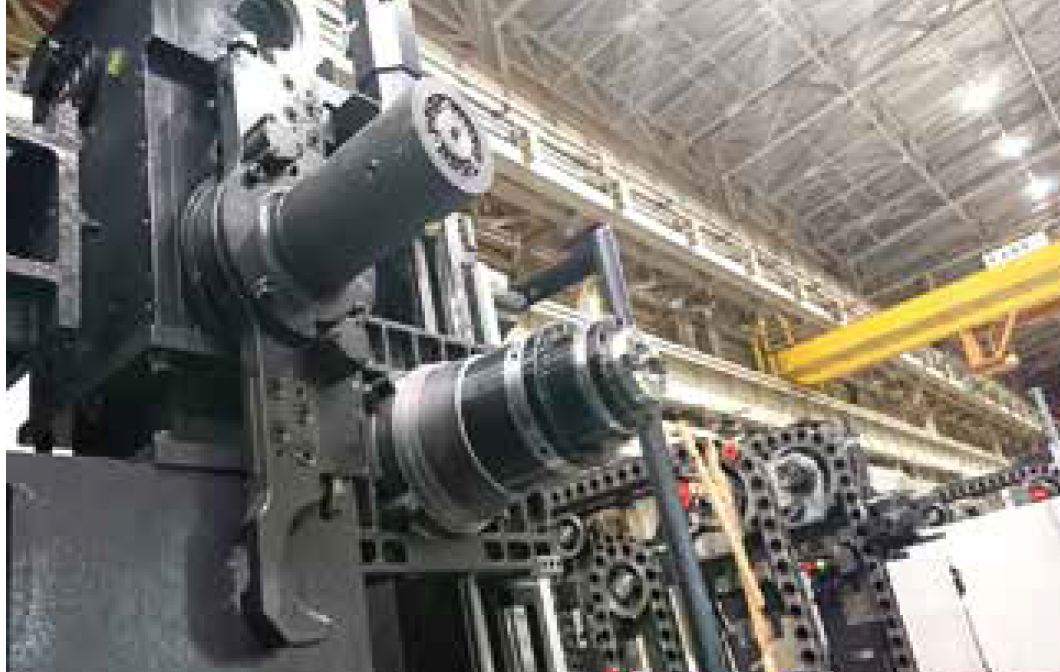

重量工具でも高速・安定交換を実現する高信頼ATC
カム駆動ATC
カム駆動のATCで重量工具も高速で交換可能。
メンテナンス性に優れたサーボモータを搭載しています。
ATC時間（工具重量）
1.9s（10kg）
2.5s（20kg）
3.1s（30kg）

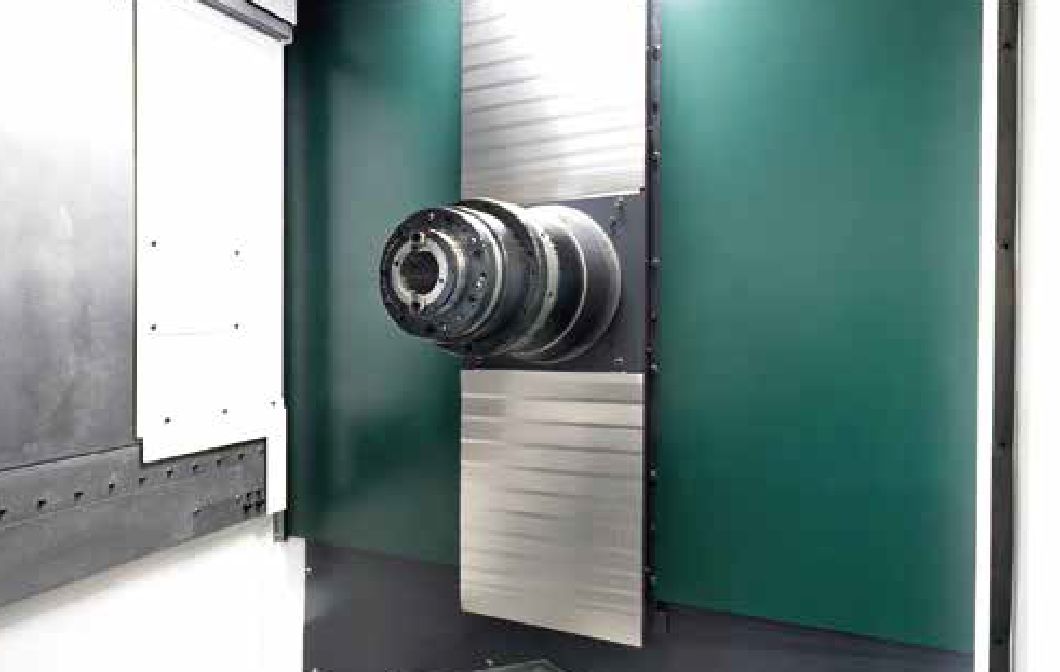

高速移動に適した構造
X軸カバー（特許）は、耐熱性、耐久性に優れた樹脂帯を採用。シンプルな構造で高速移動に適した、しなやかでスムースな動きを実現。
機外チップコンベヤ（横出し）
以下の2タイプから選択可能です。
- 省スペース型のヒンジパン式
- ドラムフィルター付スクレーパの2段式
-

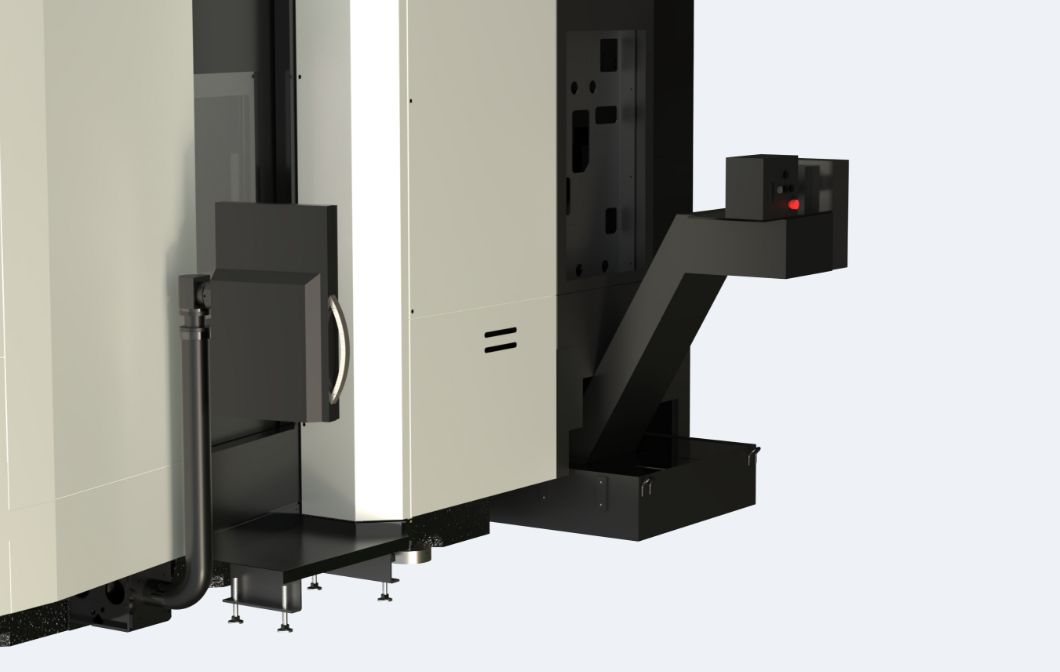

- 省スペースタイプ：ヒンジパン式
-

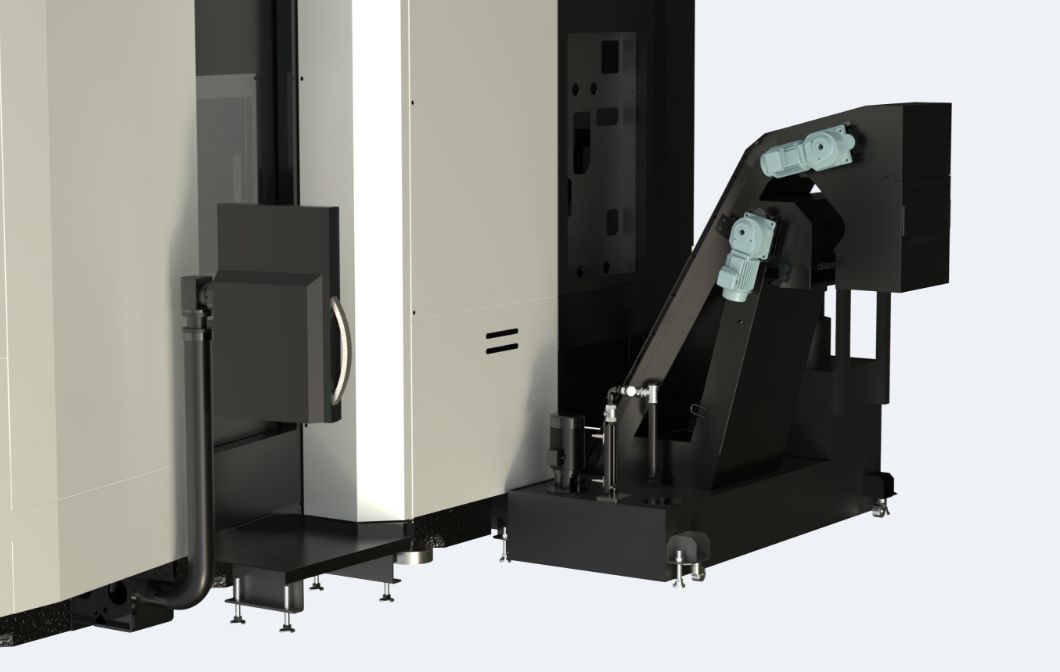

- 2段式：ドラムフィルタ付スクレーパ型
仕様
| N600 | N700 | ||
|---|---|---|---|
| 移動量 | X軸移動量（サドル左右） | 800mm | 1000mm |
| Y軸移動量（主軸上下） | 750mm | 950mm | |
| Z軸移動量（テーブル前後） | 850mm | 1050mm | |
| テーブル | パレットサイズ | 500mm × 500mm | 630mm × 630mm |
| 割出角度 | 0.001° | 0.001° | |
| パレット最大積載重量 | 800kg | 1200kg | |
| 主軸 | 主軸回転速度 | 12000min-1 | 12000min-1 |
| 主軸最大トルク | 623N・m | 623N・m | |
| ツールシャンク形状 | BBT50（BIG-PLUS） | BBT50（BIG-PLUS） | |
| 送り速度 | 早送り速度 X /Y /Z軸 | 60 / 60 / 60 m/min | 60 / 60 / 60 m/min |
| ATC | ツールマガジン収納本数 | 60本 / 126本（チェーン式） | 60本 / 126本（チェーン式） |
| 最大ワーク寸法 | 振り回し径 × 高さ | φ800mm × 1000mm | φ1100mm × 1200mm |
