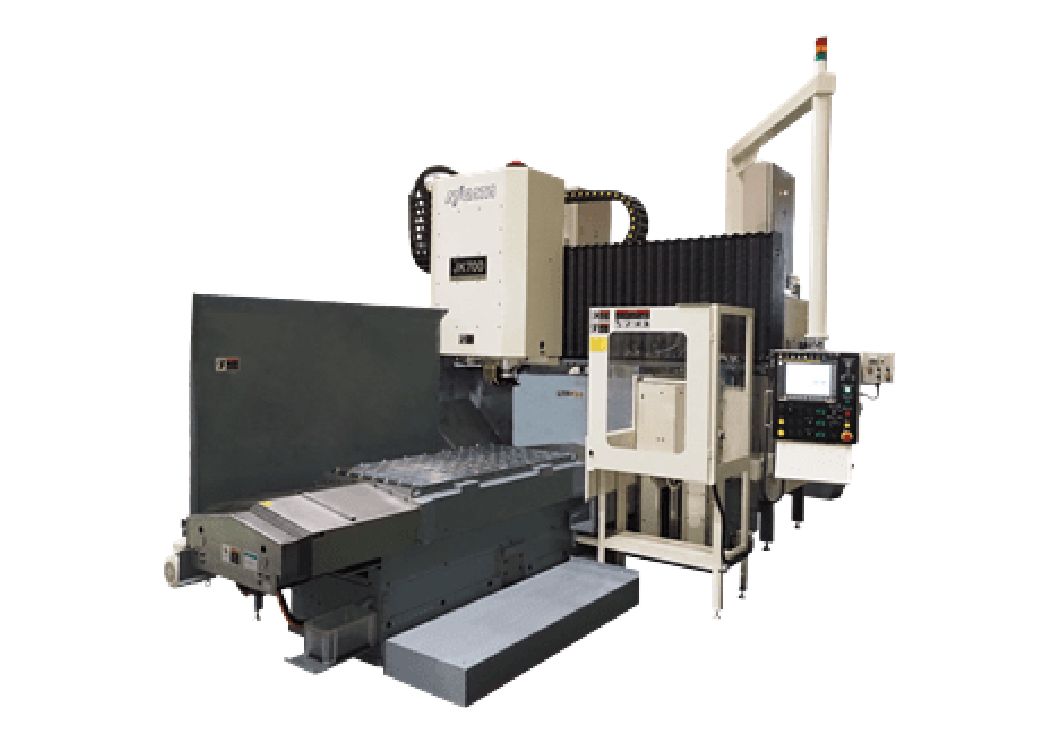

JK700 / JK1000 / JK1500 / JK2000
ラインアップ
※表は横にスクロールできます
- 製品名
- 電磁チャック寸法
（幅 × 長さ） - 主軸回転速度
- カッター最大径
動画

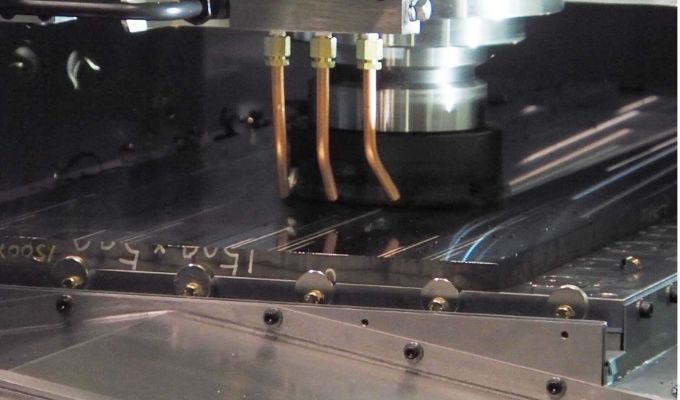

高送り仕様（OP)が叶える高精度・高生産性加工
高送り仕様（オプション）では、切削送り速度7m/min（JK700 / JK1000）、8m/min（JK1500 / JK2000）を実現。
サイクルタイムを大幅に短縮し、生産性向上に大きく貢献します。
さらに、加工品への熱伝達を抑制することで、安定した高精度加工を実現。
センタースルーセミドライシステム（オプション）の採用により、チップ寿命の延長とランニングコストの低減にも寄与します。

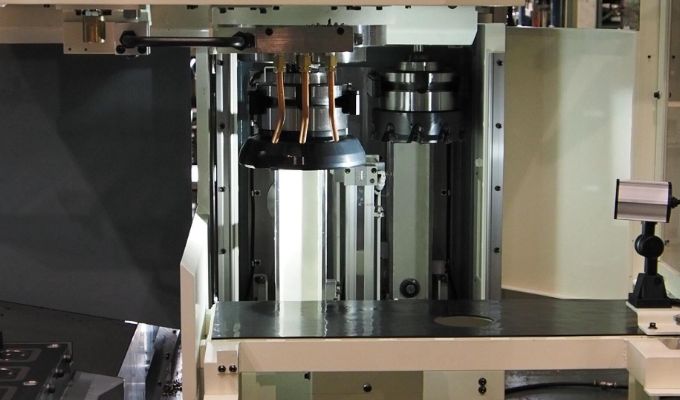

ATC（オプション）により、工具交換を自動化して作業負担を削減
ATCは最大4本の工具を収納可能です。（JK700は3本）
自動工具交換により段取り作業を効率化し、作業負担を軽減します。
カッターの反転が可能なため、段取り時のチップ交換作業もスムーズに行えます。

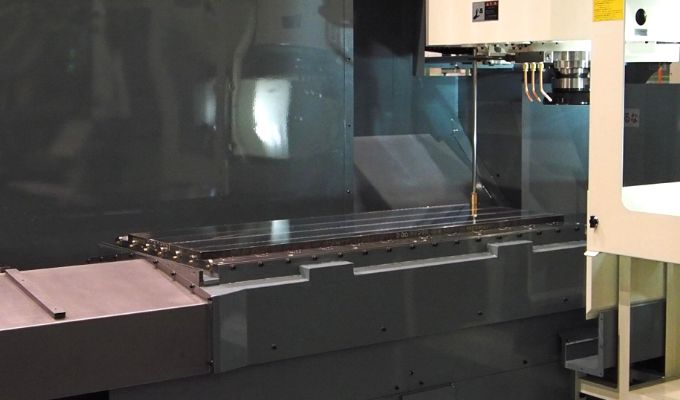

ワークセンサ（OP)で計測作業を自動化
ワークセンサを搭載することで、素材厚さを自動で計測できます。
加工時に素材厚さを入力する必要がなくなり、作業効率が向上します。
また、本機能は衝突防止にも有効です。

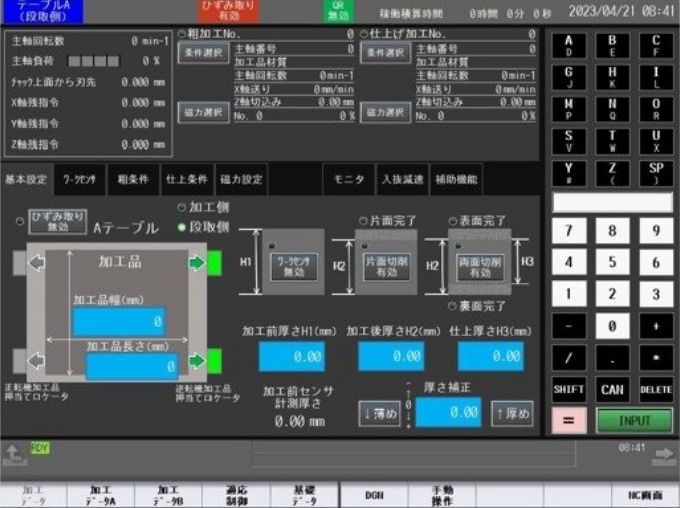

直感的な対話型プログラミング機能により、段取り作業の負担を低減
加工品の幅や長さ、加工後の厚さなど、必要な切削データを入力するだけで自動切削が可能です。
経験を問わず、誰でも使いやすい操作性を実現しています。
仕様
| JK700 | JK1000 | JK1500 | JK2000 | ||
|---|---|---|---|---|---|
| 移動量 | X軸（テーブル左右） | 1780mm | 2280mm | 3250mm | 4250mm |
| Y軸（コラム/サドル前後） | 765mm | 1090mm | 1935mm | 1935mm | |
| Z軸（主軸頭上下） | 420mm | 420mm | 420mm | 420mm（標準） | |
| テーブル | テーブルの大きさ | 700mm × 1600mm | 1000mm × 2100mm | 1500mm × 3100mm | 2000mm × 4100mm |
| 電磁チャック寸法（幅 × 長さ） | 700mm × 1500mm | 1000mm × 2000mm | 1500mm × 3000mm | 2000mm × 4000mm | |
| 電磁チャック取付個数 | 2式 | 1式 | 1式 | 1式 | |
| 主軸 | 回転速度 | 40～400min-1（標準） 55～795min-1（高送り） |
40～400min-1（標準） 55～795min-1（高送り） |
55～795min-1（高送り） | 55～795min-1（高送り） |
| 使用カッター刃先径 | φ315mm（標準） φ200mm（高送り） |
φ200mm（標準） φ315mm（高送り） |
φ315mm（標準） φ200mm（高送り） |
φ315mm（標準） φ200mm（高送り） |
|
| 最大トルク | 1734N・m（標準） 1680N・m（高送り） |
1734N・m（標準） 1680N・m（高送り） |
1734N・m（標準） 1680N・m（高送り） |
1734N・m（標準） 1680N・m（高送り） |
|
| 送り速度 | 早送り速度 X軸（コラム左右） | 16m/min | 16m/min | 16m/min | 16m/min |
| 早送り速度 Y軸 (主軸頭前後) | 12m/min | 12m/min | 12m/min | 12m/min | |
| 早送り速度 Z軸 (主軸頭上下) | 10m/min | 10m/min | 10m/min | 10m/min | |
| 送り速度 | 0～2m/min(標準) 0～7m/min (高送り) |
0～2m/min(標準) 0～7m/min (高送り) |
0～2m/min(標準) 0～10m/min (高送り) |
||
| 最大仕上寸法 | 幅 × 長さ × 厚さ | 700mm × 1500mm × 400mm | 1000mm × 2000mm × 400mm | 1500mm × 3000mm × 400mm | 1500mm × 2700mm × 350mm(標準) 1500mm × 2700mm × 325mm(高送り) |
