高生産性を実現するハイブリッド構造

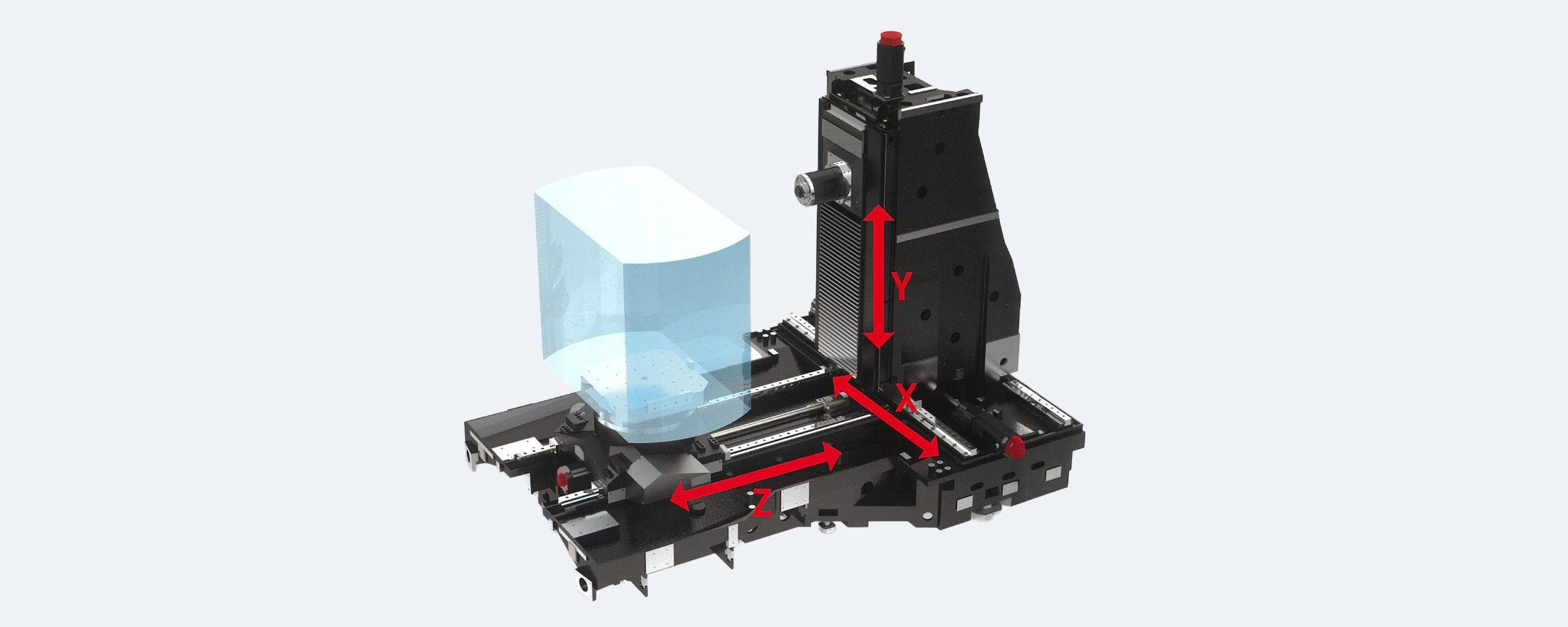

高生産性X,Z軸には高速移動を可能にするローラーガイドを採用し、早送り速度60m/minの高速移動を実現。

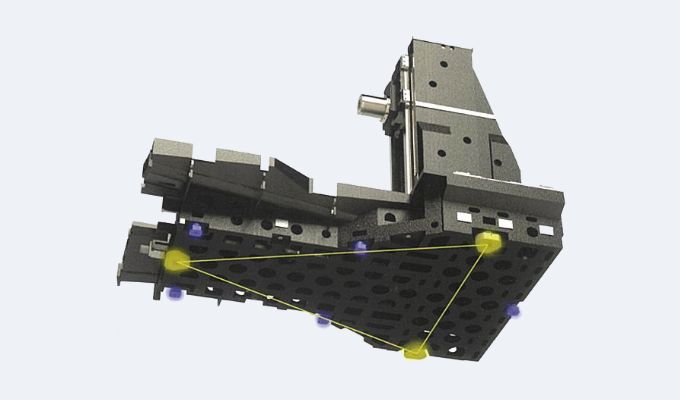

高剛性3点支持により歪みの少ない T字一体型高剛性ベース。
3点支持3点支持と5点の補助レベリングで高精度・高剛性を実現。
早送り速度60m/minこの機械サイズではトップレベルの早送り速度で抜群の生産性。
ハニカム型リブ構造T字型高剛性ベースはハニカム型リブ構造で高い切削能力を発揮。
高生産性×重切削
受け継がれる「匠の技」
Y軸の案内面は高周波焼入れ処理し、非常に高い面粗度に仕上げております。

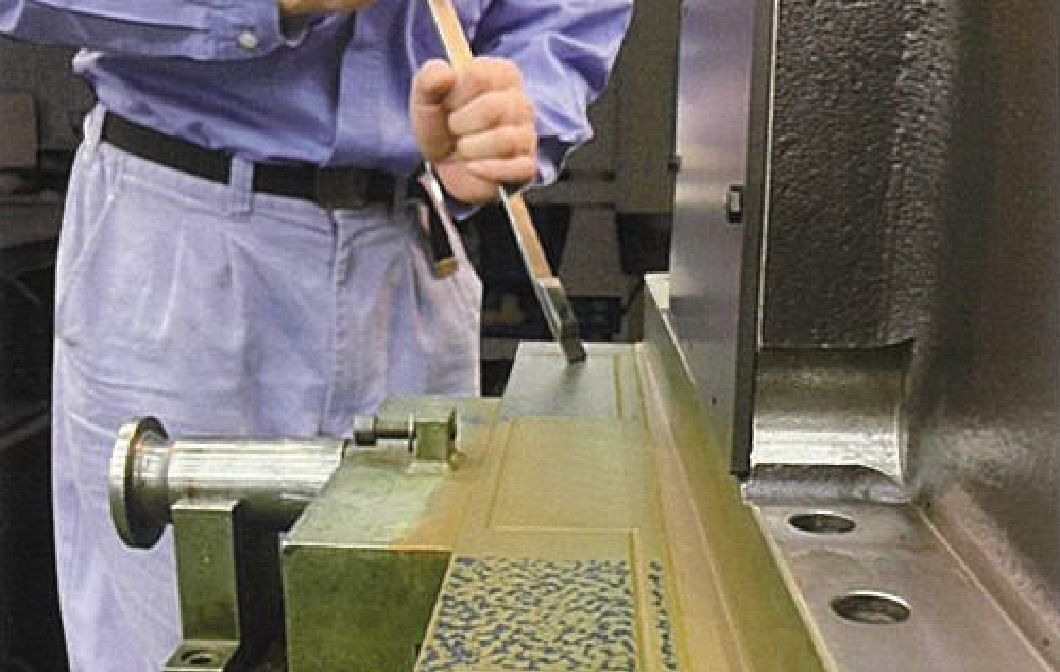

スライド側は熟練工による丁寧なキサゲ加工で仕上げ。匠の技術が機械加工では作り出すことのできない抜群の真直度、直角度を生み出しています。
高剛性主軸
- 8000min-1主軸（標準）
- 最大トルク：1202N・m
- 主軸電動機：55/37kW

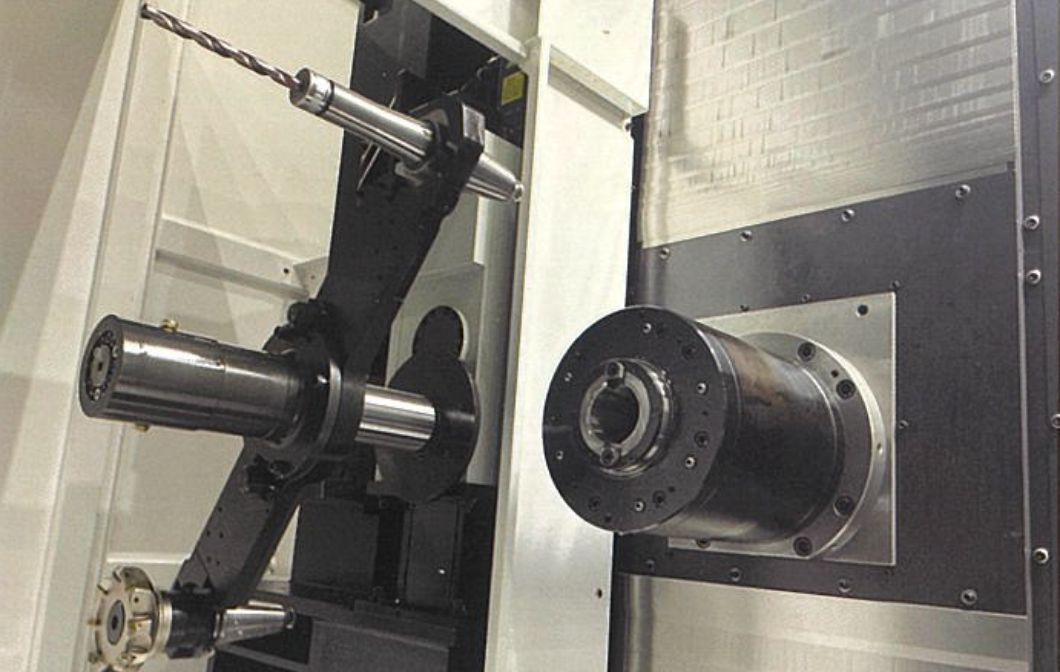

カム駆動ATC
カム駆動のATCで重量工具も高速で交換可能。メンテナンス性に優れたサーボモータを搭載しています。
T to T
- 9sec（10kg以下）
- 5sec（20kg以下）
- 1sec（30kg以下）
仕様
[ ]オプション
| 移動量 | X軸移動量 | 1530mm |
|---|---|---|
| Y軸移動量 | 1230mm | |
| Z軸移動量 | 1220mm | |
| テーブル | パレットの大きさ | 800mm × 800mm |
| パレット最小割出角度 | 1°（0.001°） | |
| パレット最大積載質量 | 2500kg | |
| 主軸 | 主軸回転速度 | 8000min-1 |
| 主軸最大トルク | 1202N･m | |
| ツールシャンク形状 | BT50 | |
| 送り速度 | 早送り速度 X / Y / Z軸 | 60m/min |
| ATC | 工具収納本数 | 90本（128本） |
| 最大ワーク寸法 | 振り回し径×高さ | φ1750mm × 1400mm |
