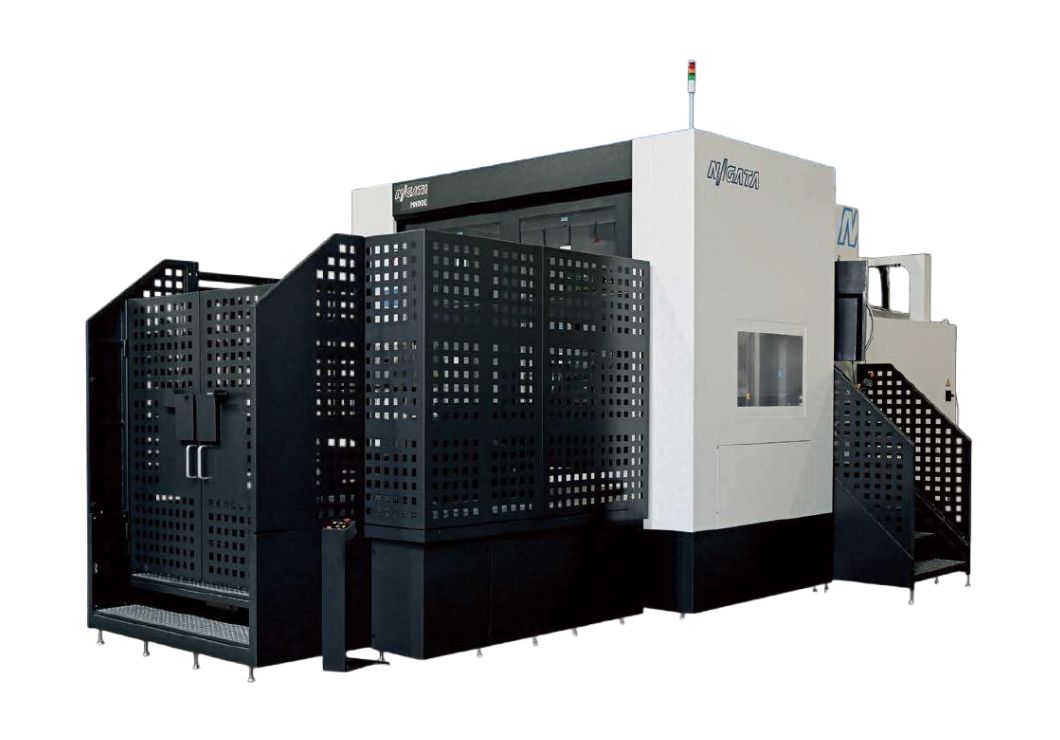

HN80E

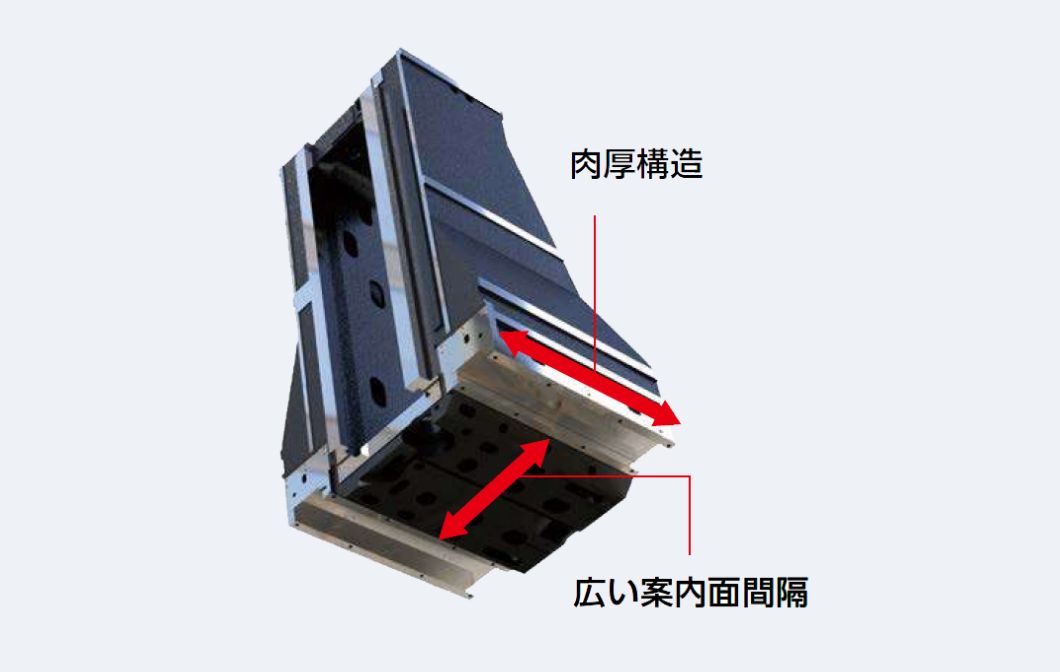

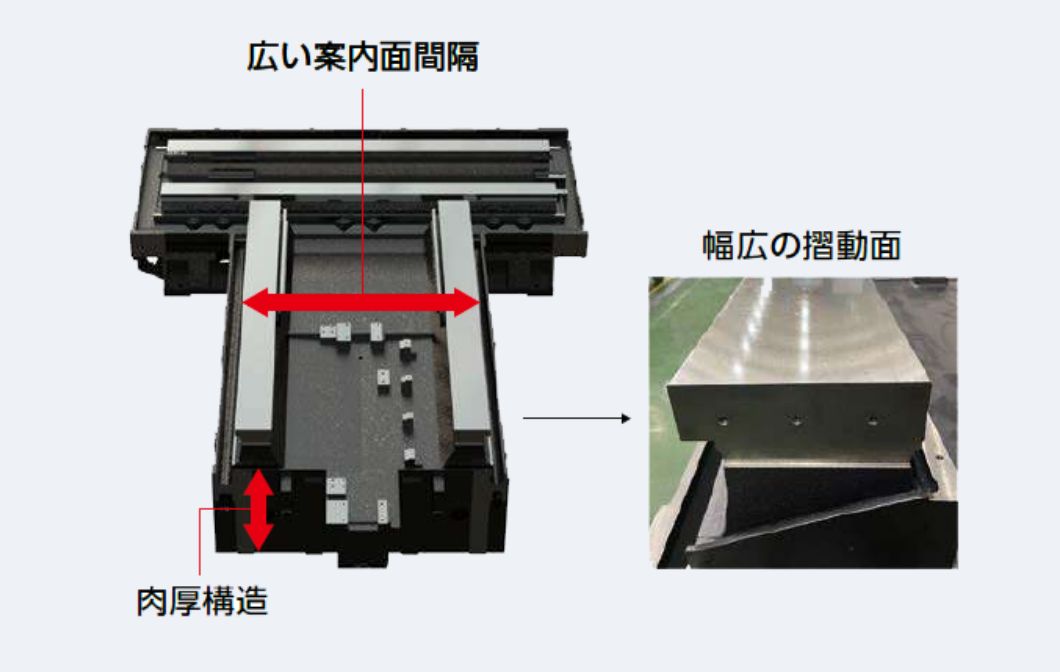

多くの過酷な力が作用するため、強靭であることが求められるベース。機械を支え、高精度加工を実現する大切な要素です。業界最大級の厚みと広い案内面間隔で抜群の安定性、吸振性を誇る高剛性ベースにより、難削材の高精度加工を実現します。

作り込みにより高精度を実現

角スライド案内部は高周波焼き入れ処理された後、研磨仕上げによって非常に高い面粗度に仕上げています。

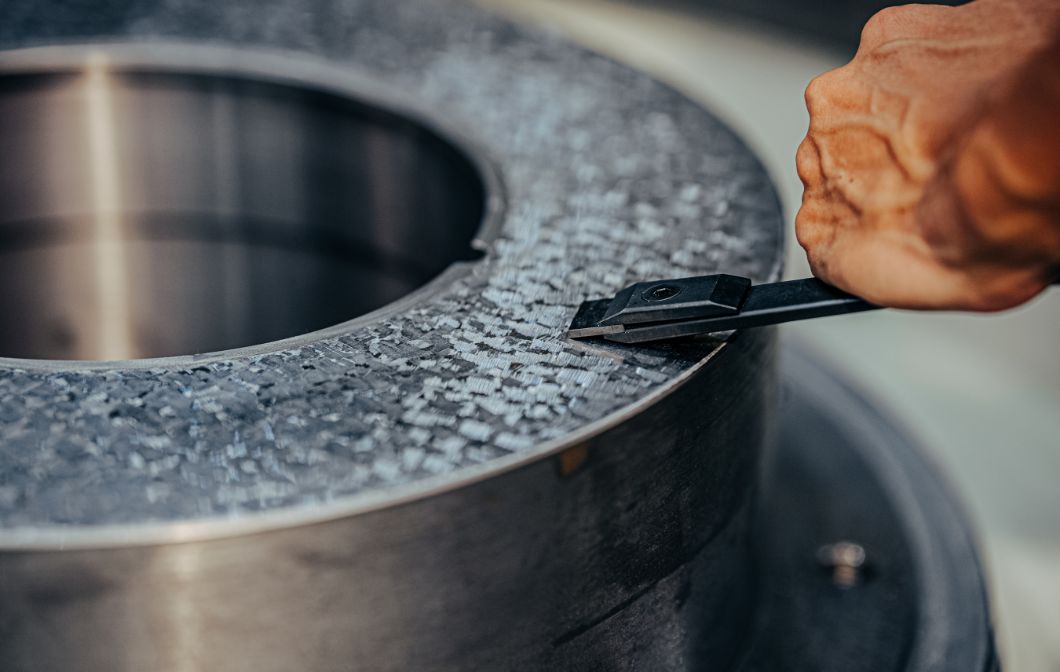

スライド側は、ニイガタの熟練工による丁寧なきさげ加工で仕上げ。100 年を超える歴史の中で継承されてきた匠の技術が、機械加工では作り出すことのできない抜群の真直度、直角度を生み出しています。

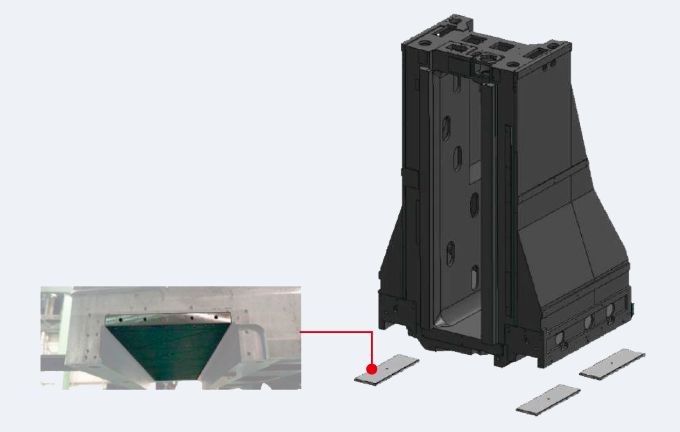

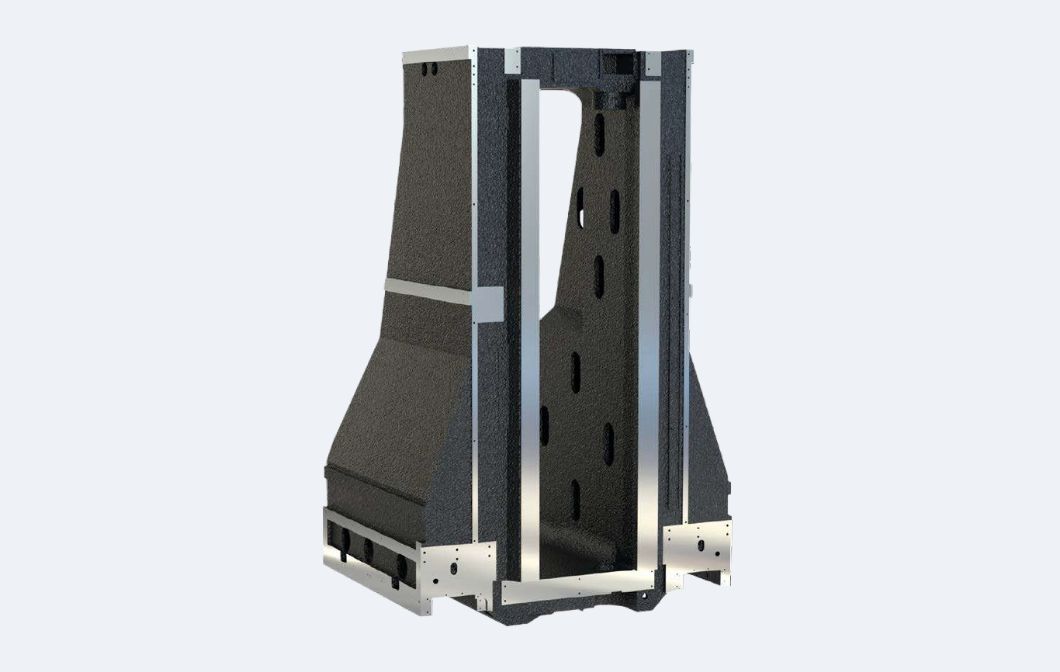

コラム摺動面のターカイトはスライドパッド方式を採用

摩耗時におけるターカイト交換時はコラムの持ち帰りを行わず現地で交換可能。

• 高剛性

  重切削に必要不可欠な円筒コロ軸受けを標準仕様として採用し高い剛性を実現しています。

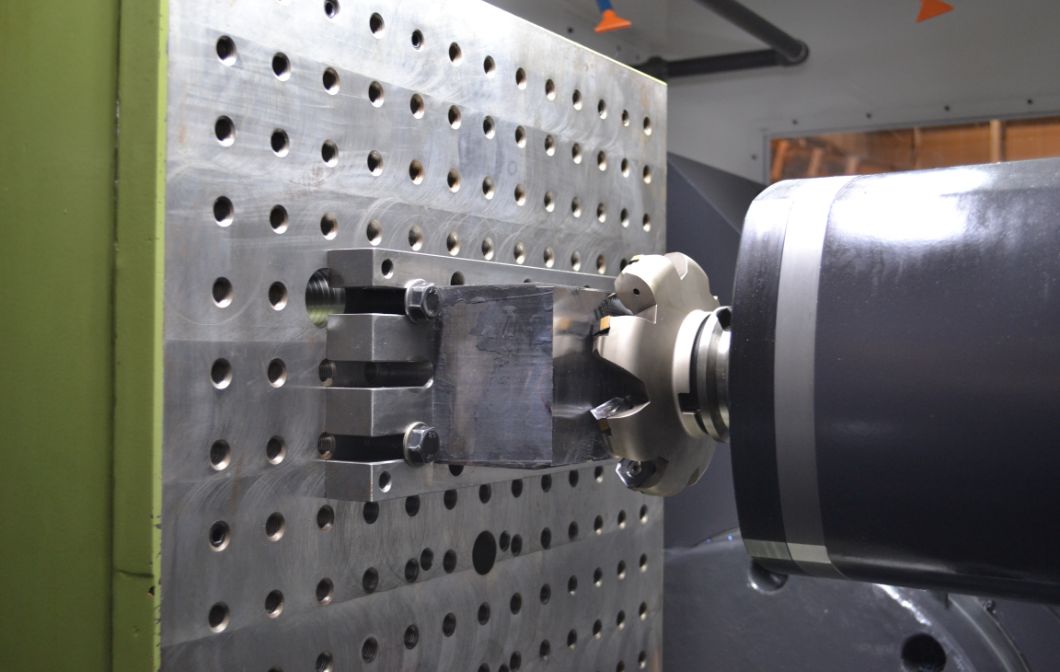

• 標準1948N・mの高トルク主軸

  4段変速（メカニカルギヤ2段・モータ巻線2段）の主軸ヘッドは一体構造で強力切削を可能にし、モータ最大出力30kW、主軸最大トルク1948N・mを実現した、このクラス随一の高トルク主軸です。

• 15000min^-1高速主軸（OP）

  ダイレクトドライブ・スピンドルモータを採用した高速主軸（OP）も搭載可能です。

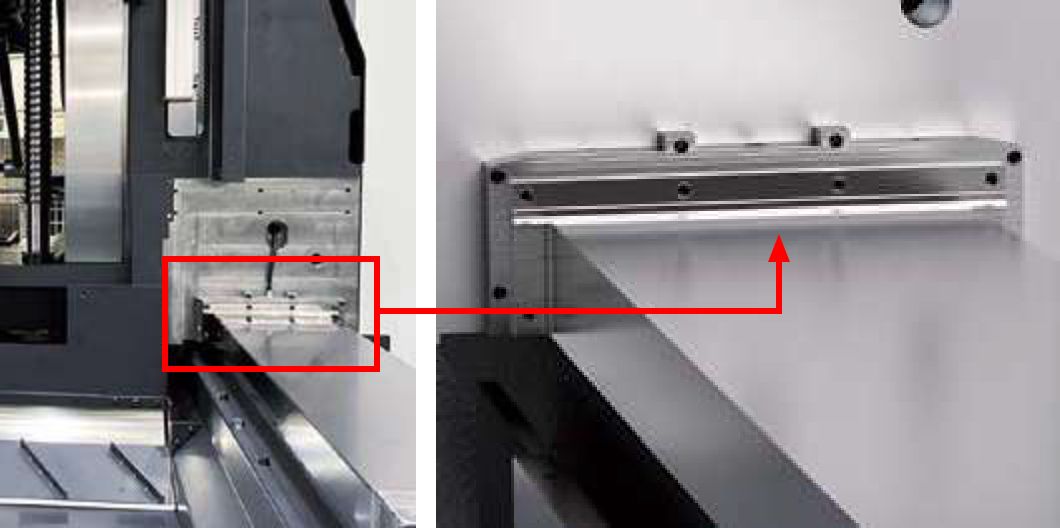

精度維持に重要な摺動面には二重ワイパーを標準装備。切りくずの滞留を防ぎます。
それぞれのワイパー間は洗浄と潤滑を行い、清潔に保たれます。

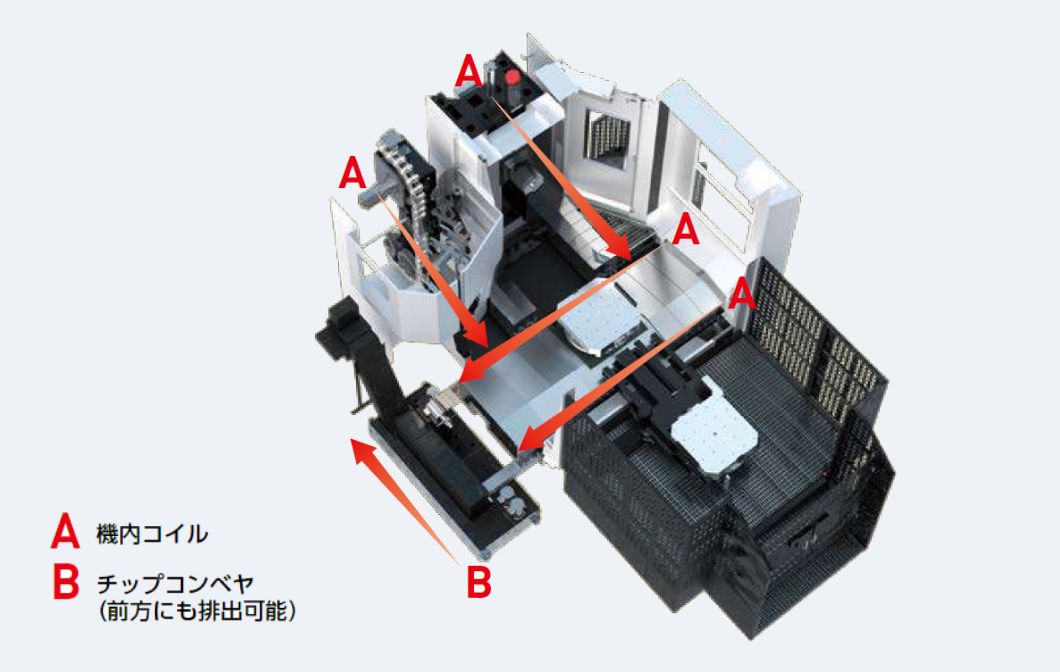

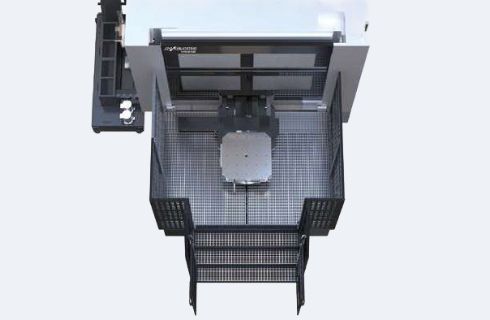

大量に発生する切りくずもスムースに排出できる機械構造を採用。
切りくずの滞留を防ぎ、安定した加工環境を維持します。
