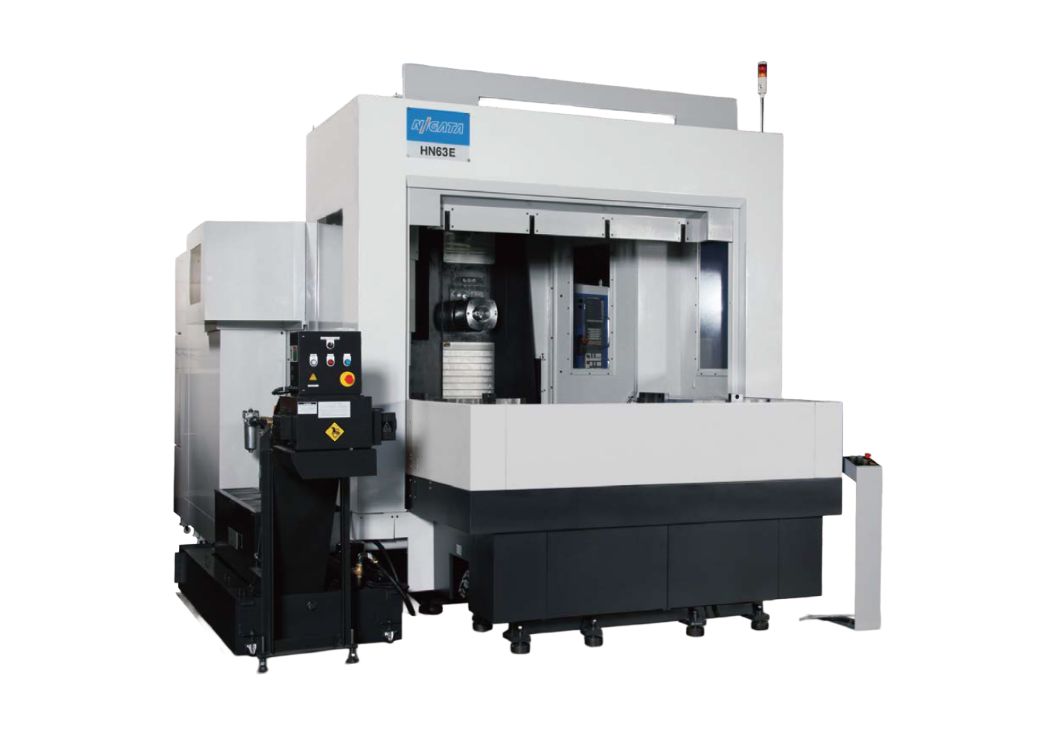

HN50E / HN63E
ラインアップ
※表は横にスクロールできます
- 製品名
- パレットサイズ
- パレット最大積載質量
- 最大ワーク寸法
（振り回し径 × 高さ）
究極の剛性で難削材加工を実現するベストセラーモデル
究極の難削材加工を叶える技術
進化した機械剛性
豊富な難削材加工の実績を活かし、機械剛性を徹底的に強化。
厚みを増したベースにより安定性・吸振性・減衰性を高め、
広いZ軸案内面には頑丈なモンスターコラムを搭載。
あらゆる難削材加工に対応する、究極の性能を実現します。
-

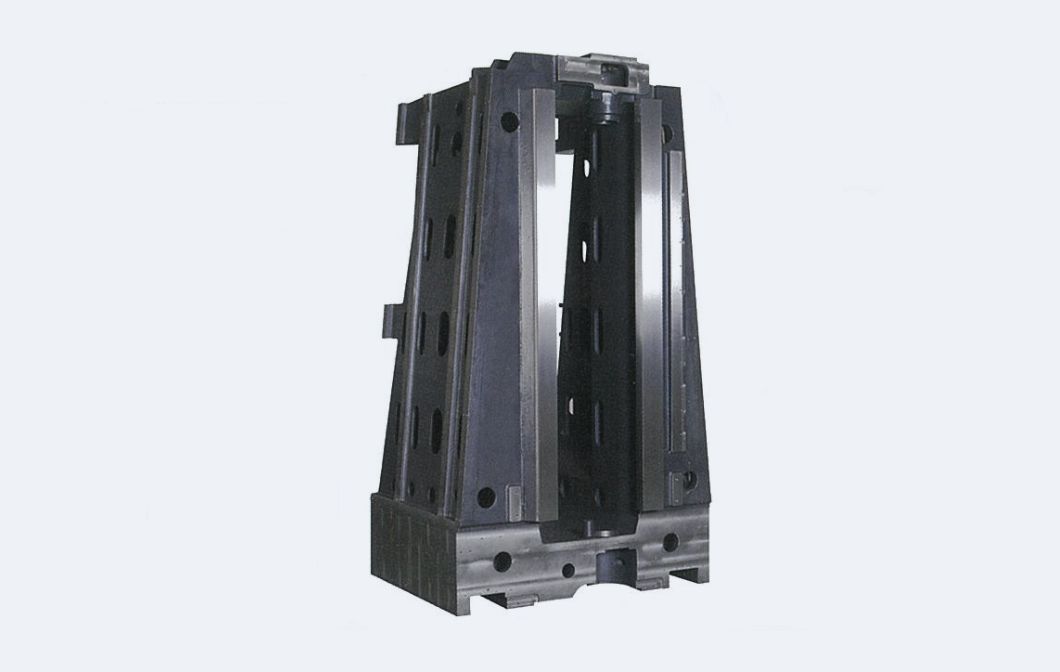

- モンスターコラム
-

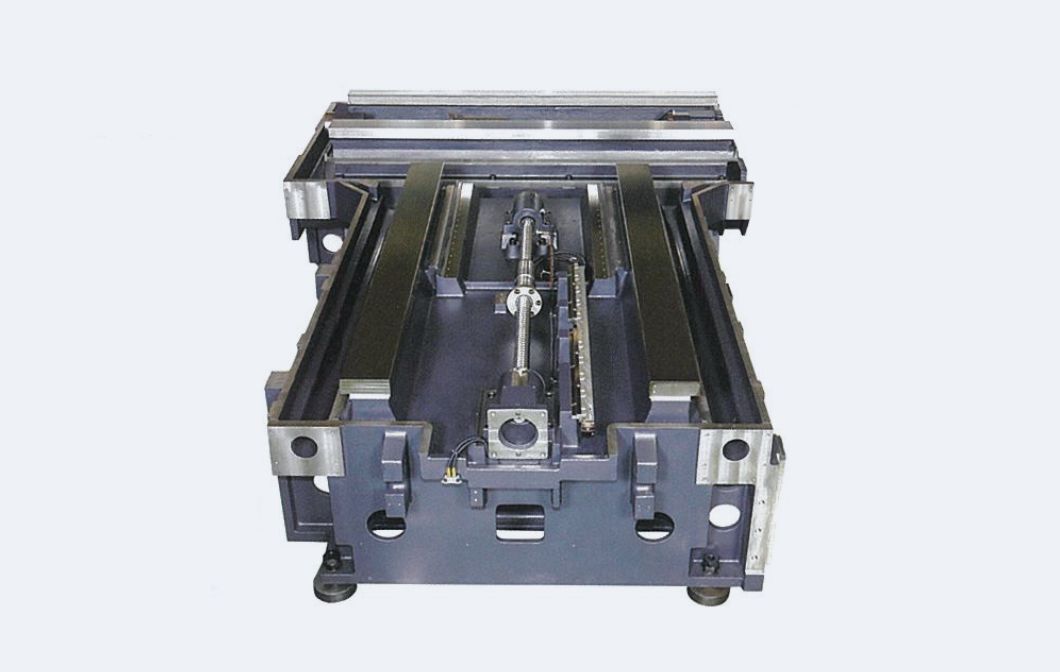

- ベース

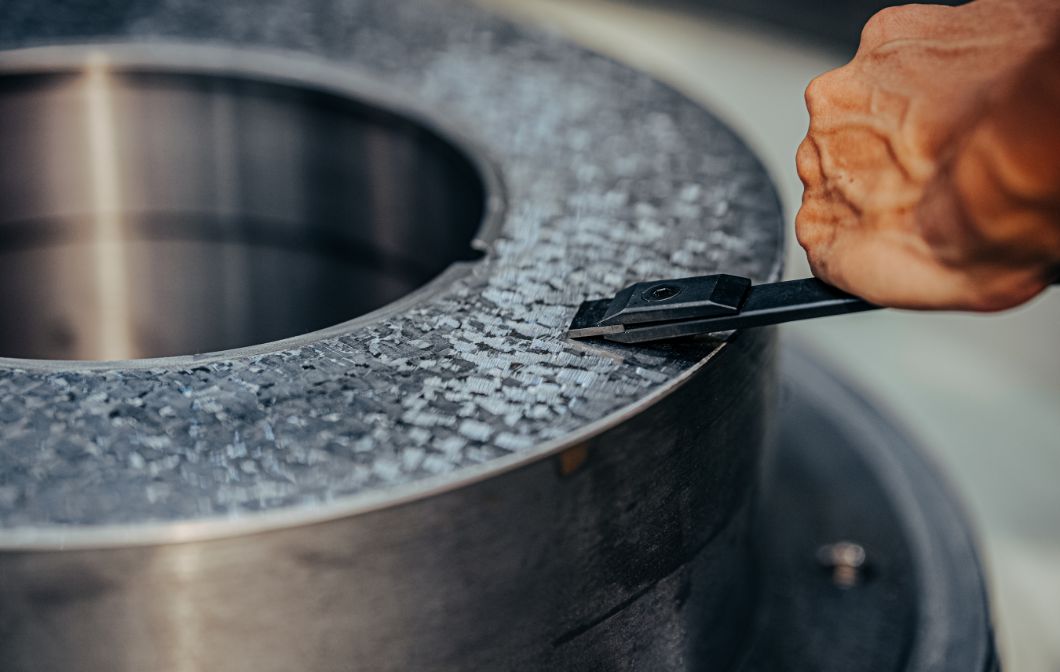

匠の技術「きさげ作業」
作り込みにより高精度を実現
角スライド案内部は高周波焼き入れ処理された後、研磨仕上げによって非常に高い面粗度に仕上げています。
スライド側は、ニイガタの熟練工による丁寧なきさげ加工で仕上げ。100 年を超える歴史の中で継承されてきた匠の技術が、機械加工では作り出すことのできない抜群の真直度、直角度を生み出しています。
1ランク上のクラスの加工領域でフロアスペースを有効活用
HN50E
| 各軸移動量 | X軸 800㎜ Y軸 700㎜ Z軸 580㎜ |
|---|---|

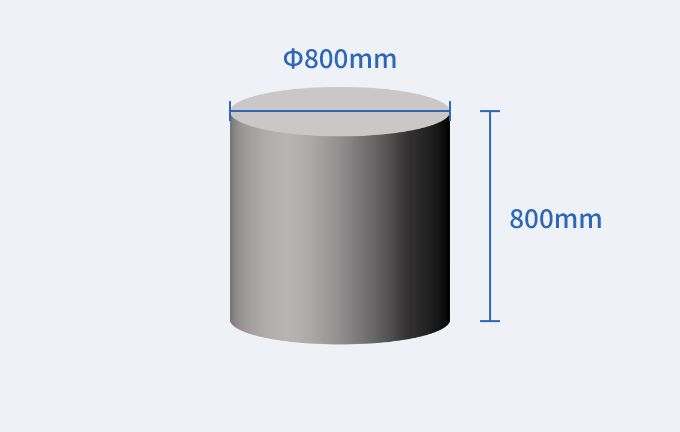

| 最大ワーク径 | φ800㎜ |
| 最大ワーク高さ | 800㎜ |
| パレット最大積載質量 | 800kg |
HN63E
| 各軸移動量 | X軸 1080㎜ Y軸 930㎜ Z軸 830㎜ |
|---|---|

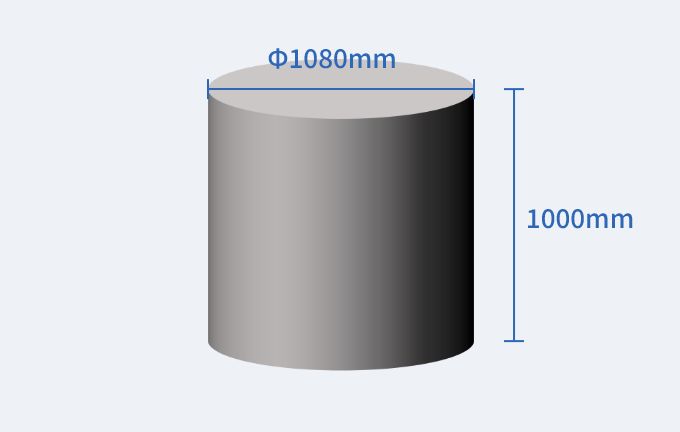

| 最大ワーク径 | φ1080㎜ |
| 最大ワーク高さ | 1000㎜ |
| パレット最大積載質量 | 1°割出テーブル 1200kg NCテーブル（OP） 1200kg ［1500kg※OP］ |

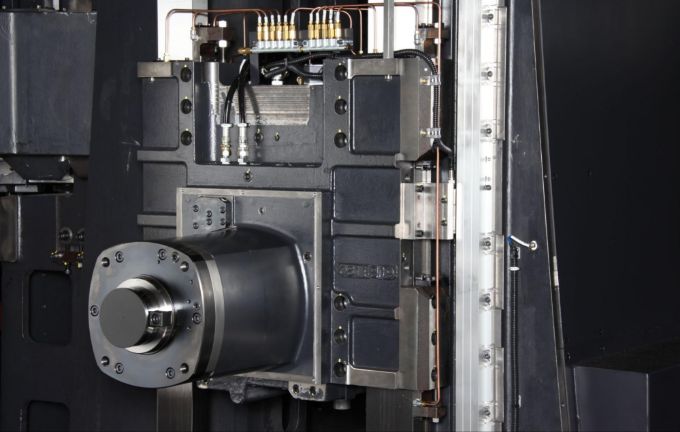

難削材加工に最適な高剛性主軸
最大トルク901N・mの高トルク主軸と高剛性構造の組み合わせにより、高負荷切削でも安定した加工精度を実現。難削材加工にも最適です。
オプションとして高速主軸、高剛性主軸をラインアップし、加工ニーズによって最適な主軸を選択できます。
| 標準主軸 6000min-1 |
高速主軸（OP） 12000min-1 |
高剛性主軸（OP） 3500min-1 ※円筒コロ軸受採用 |
|
|---|---|---|---|
| トルク（N・ｍ） | 901 | 420 | 901 |
| 主軸モーター（kW) | 26 | 30 | 26 |

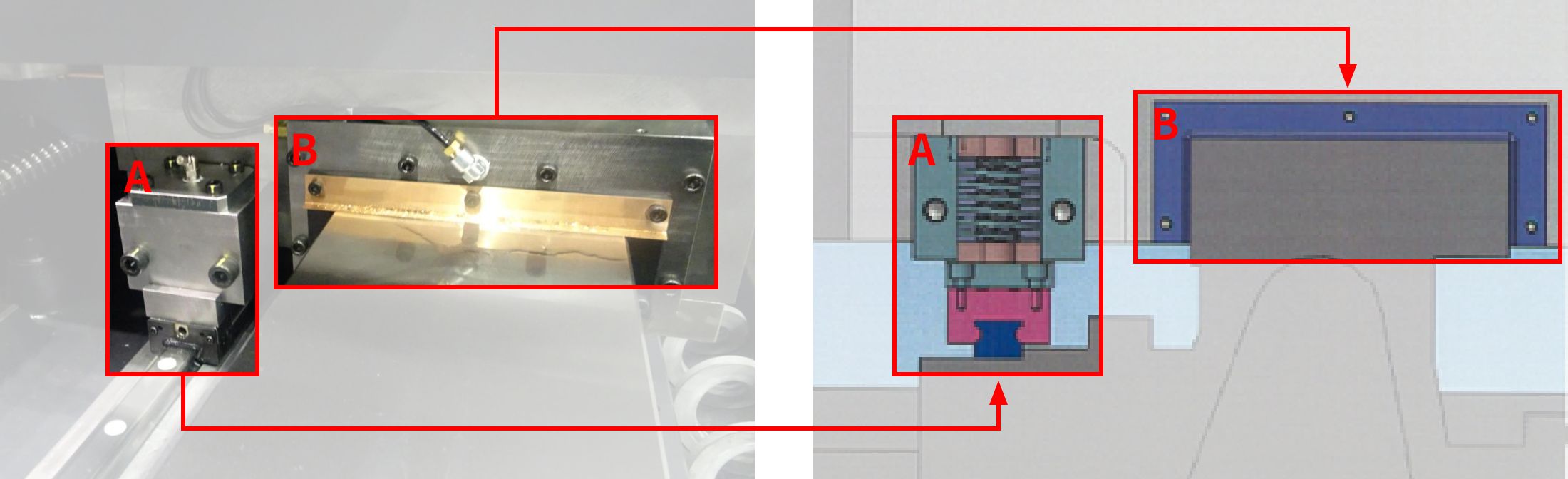

Z軸負荷軽減装置（HN63E)
スピンドルヘッドを有するコラムは前側に荷重がかかるため、Z軸の荷重を25%軽減する装置を搭載。均等に荷重を受けることにより、長期に渡り経年変化を抑制します。
仕様
[ ]オプション
| HN50E | HN63E | ||
|---|---|---|---|
| 移動量 | X軸移動（テーブル左右） | 800mm | 1080mm |
| Y軸移動量（主軸上下） | 700mm | 930mm | |
| Z軸移動量（コラム前後） | 580mm | 830mm | |
| テーブル | パレットサイズ | 500mm × 500mm | 630mm × 630mm |
| 割出角度 | 1° [0.001°] | 1° [0.001°] | |
| パレット最大積載質量（等分布） | 800kg | 1200kg [1500kg] | |
| 主軸 | 主軸回転速度 | 6000min-1 | 6000min-1 |
| 主軸最大トルク | 901N・m | 901N・m | |
| ツールシャンク形状 | BT50 | BT50 | |
| 送り速度 | 早送り速度 X / Y / Z軸 | 30m/min | 30m/min |
| ATC | ツールマガジン収納本数 | 62 [88 / 128 / 175 / 255] 拡張型チェーン式 [126 / 178 / 230] マトリックス式 |
62 [88 / 128 / 175 / 255] 拡張型チェーン式 [126 / 178 / 230] マトリックス式 |
| 最大ワーク寸法 | 振り回し径 × 高さ | φ800mm × 800mm | φ1080mm × 1000mm |
