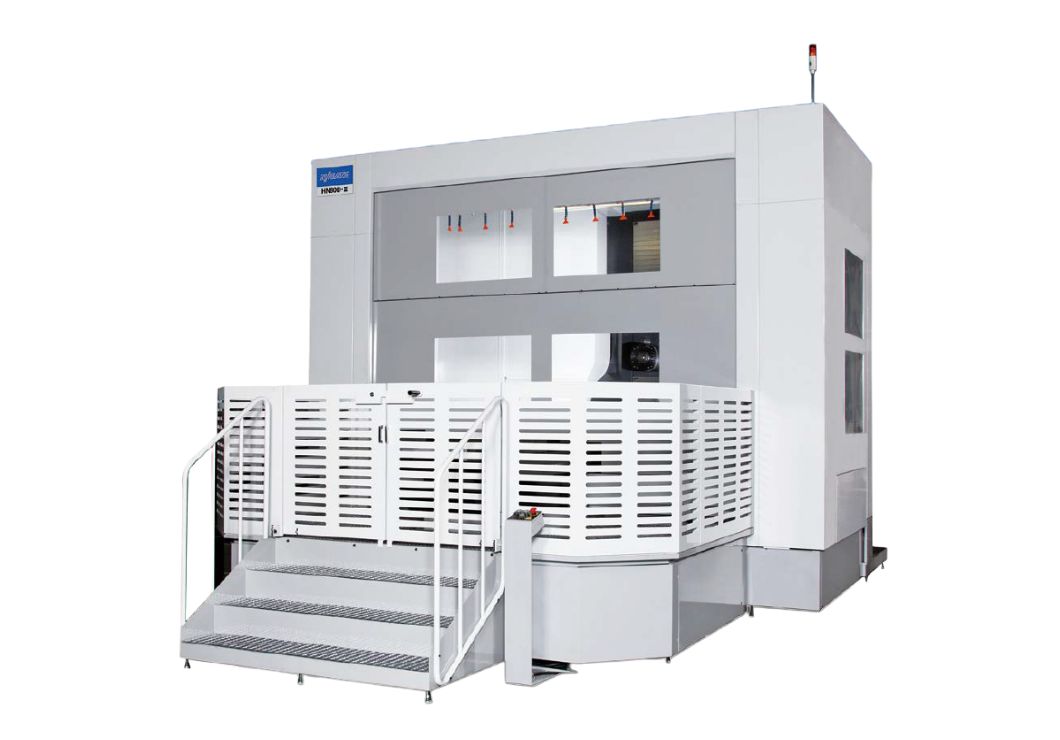

HN100D-Ⅱ / HN130D

ラインアップ

※表は横にスクロールできます

*NCテーブルのみ

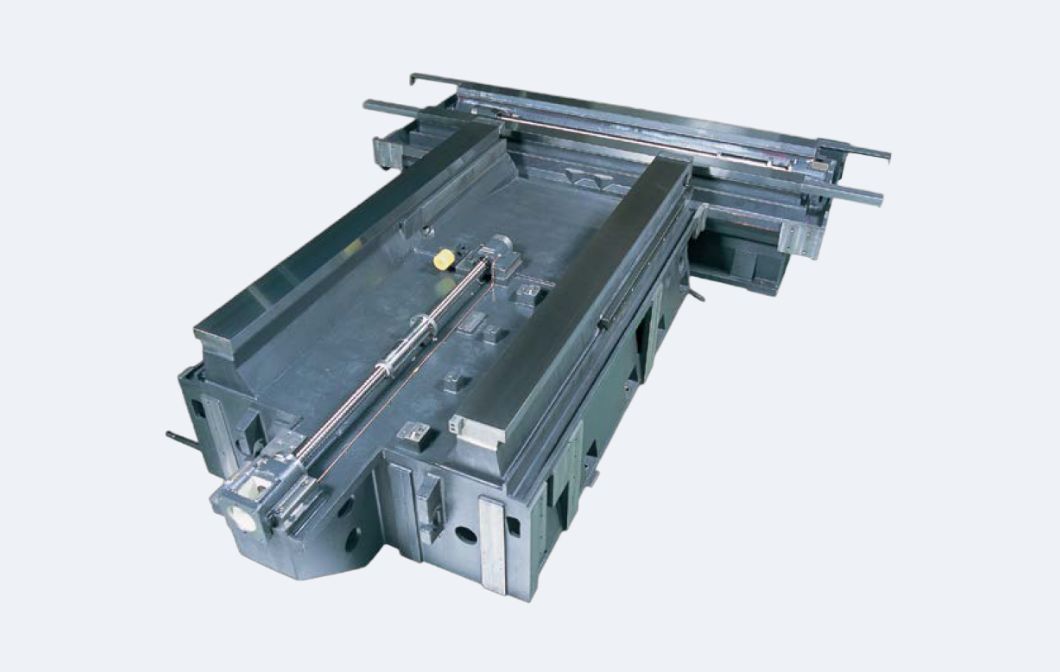

強靭なベースとモンスターコラム

ベースは業界最大クラスの厚みで抜群の安定性、吸振性および減衰性を誇ります。

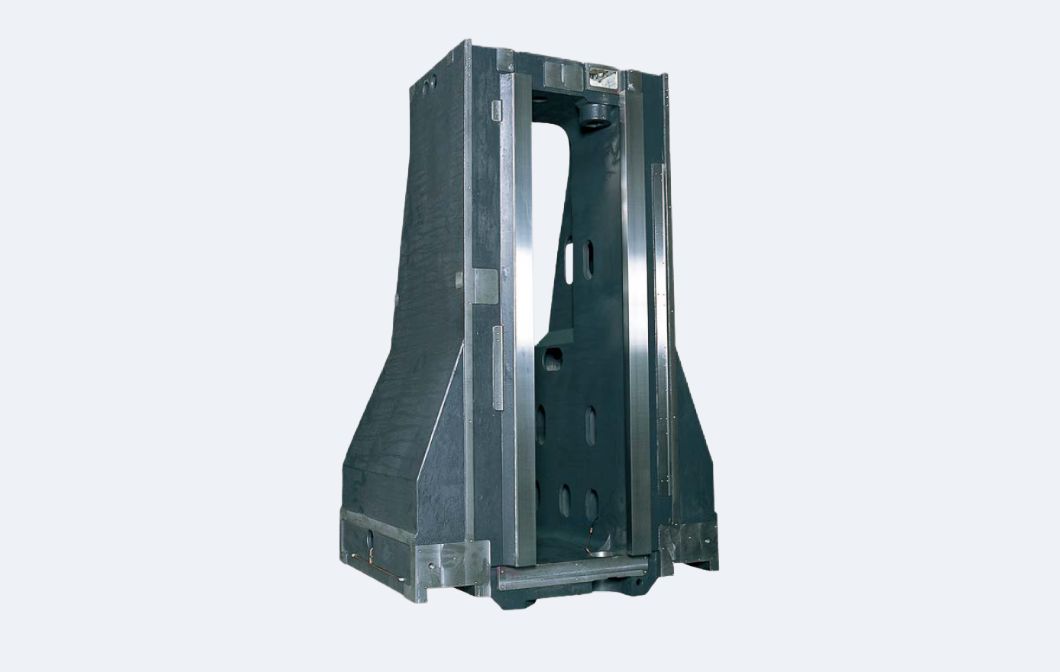

案内面間隔を広くしたZ軸案内面には頑丈なモンスターコラムを搭載。ニイガタ伝統の角スライド・コラムトラバースタイプの機械構造との相乗効果で、重切削にも余裕で耐えられる剛性を有しています。

作り込みにより高精度を実現

角スライド案内部は高周波焼き入れ処理された後、研磨仕上げによって非常に高い面粗度に仕上げています。

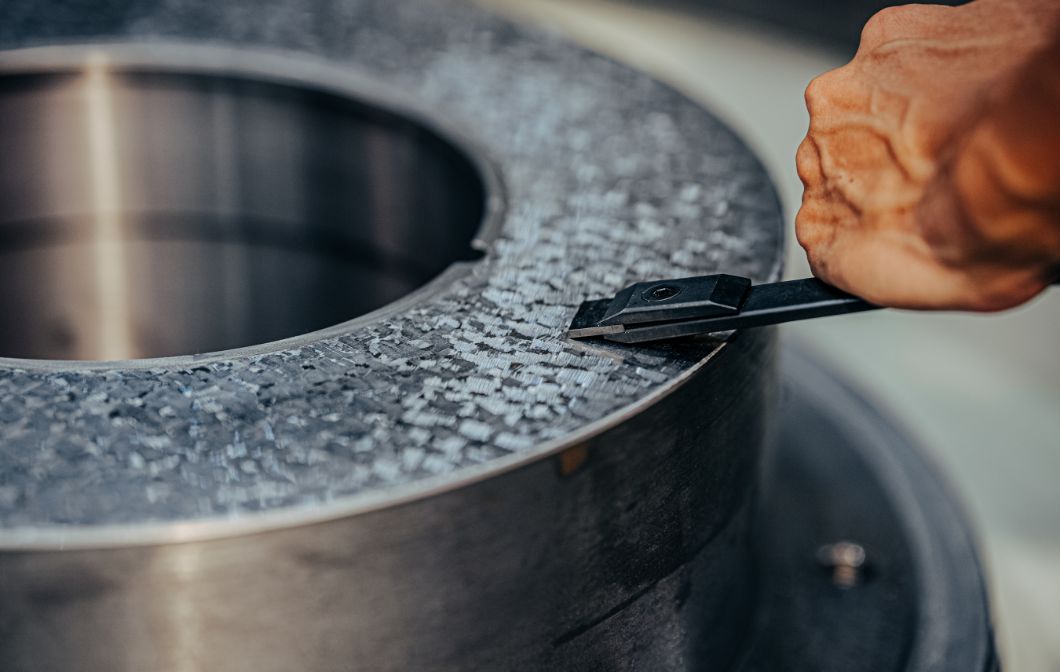

スライド側は、ニイガタの熟練工による丁寧なきさげ加工で仕上げ。100 年を超える歴史の中で継承されてきた匠の技術が、機械加工では作り出すことのできない抜群の真直度、直角度を生み出しています。

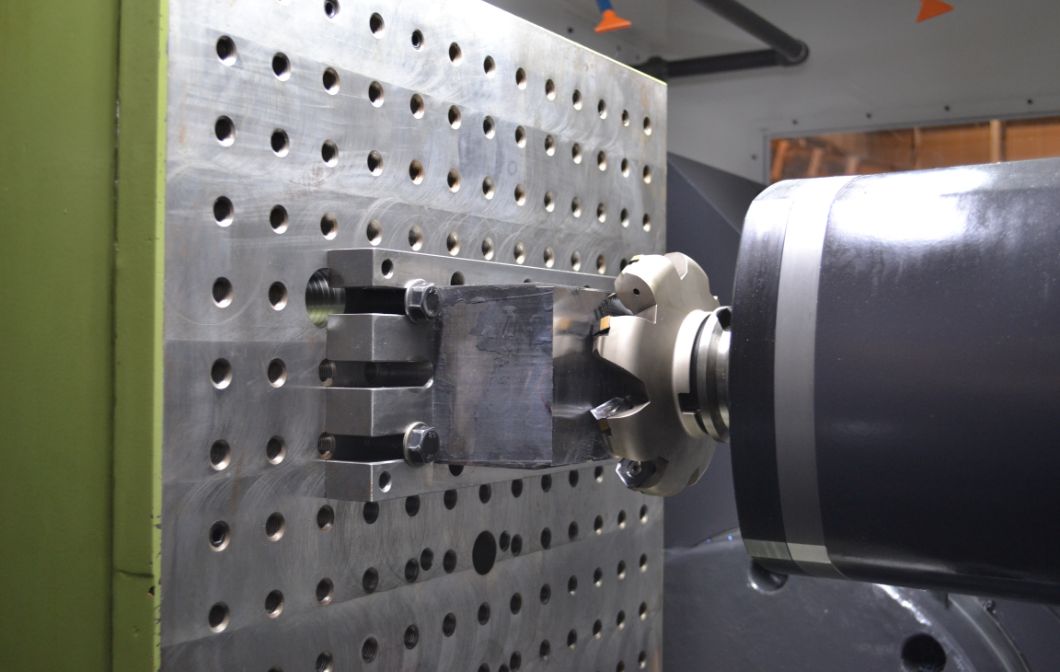

高剛性主軸

標準装備の高剛性主軸は、モータ最大出力30 kW、主軸最大トルク1948 N・ｍを実現した、このクラス随一のハイパワー主軸です。

また、ダイレクトドライブ・スピンドルモータを採用した高速主軸（OP）も搭載可能。主軸径φ100で主軸回転速度15000min^-1の高速主軸は主軸の起動、停止特性に優れ、加工時間の短縮にも貢献します。

	回転数	最大トルク	出力
高剛性主軸（標準）	6000min^-1	1948N・m	AC 30 / 22 kW
高速主軸（OP）	15000min^-1	350N・m	AC 35 / 30 kW

余裕のストロークがワンサイズ上のクラスの加工を実現しました。

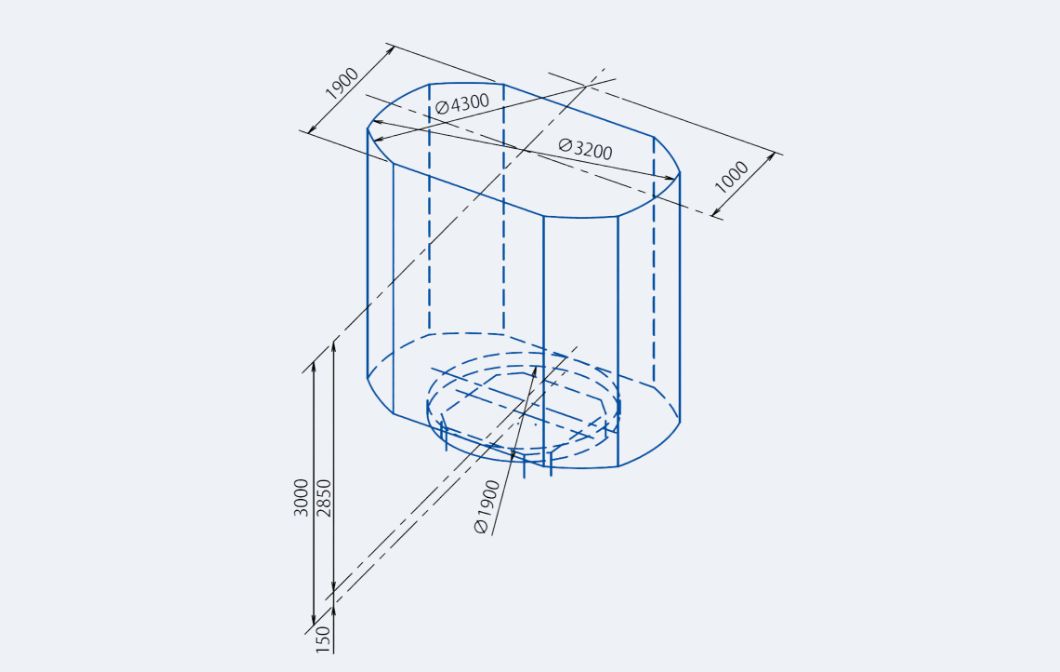

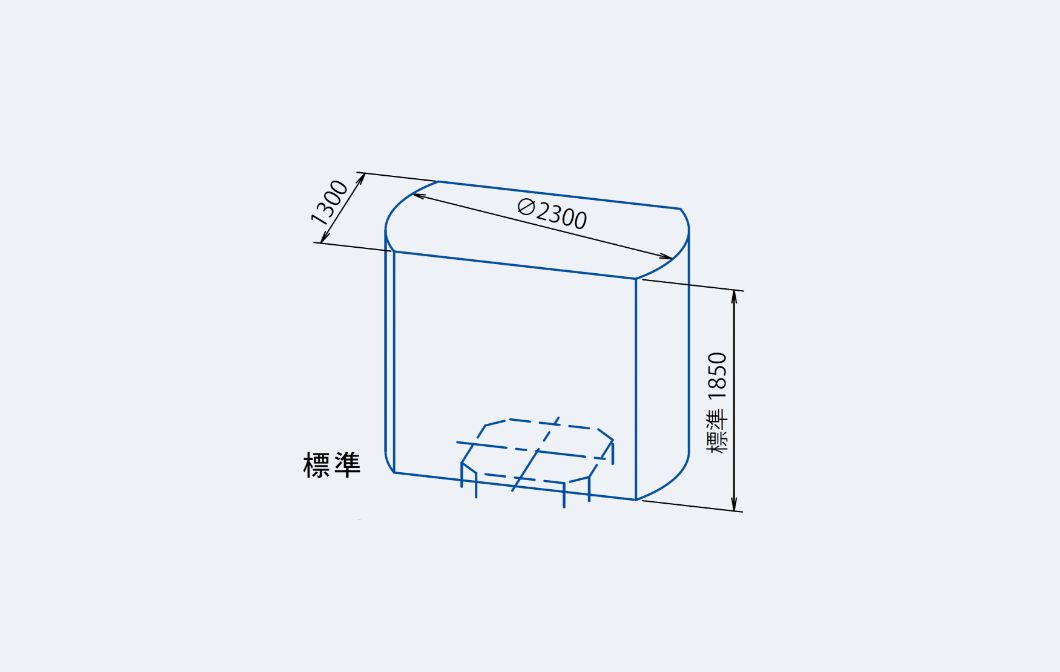

クラス最大級の加工品容量を誇ります。

[ ] オプション

*NC テーブルのみ
