V形スライド構造

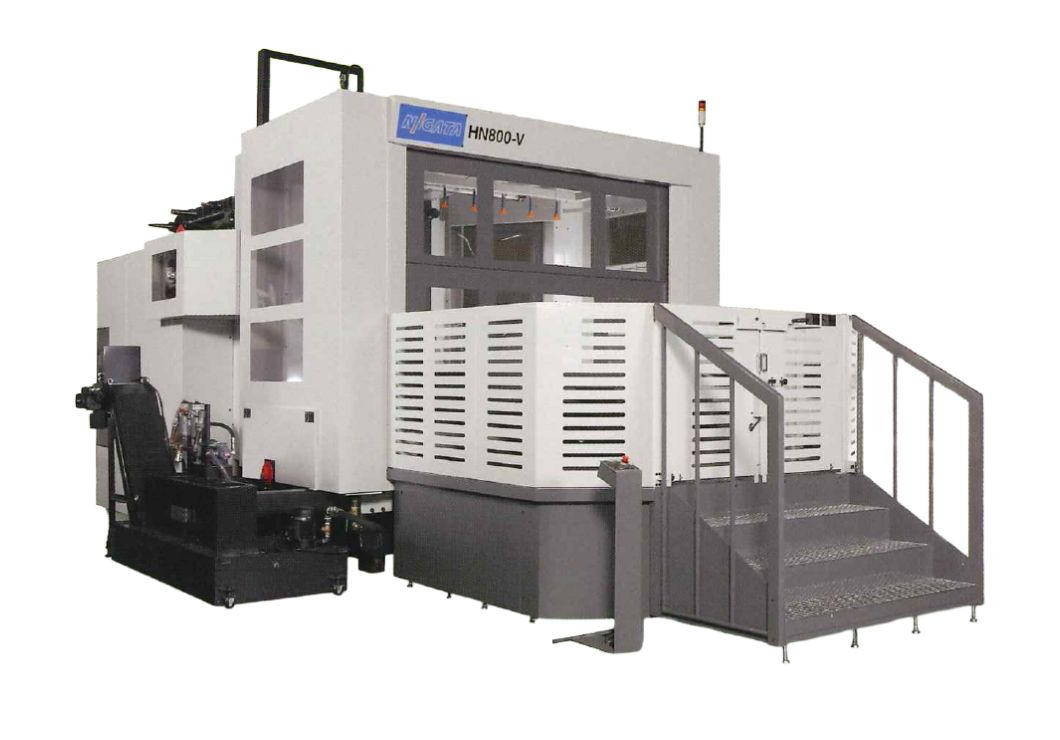

HN800-Vはマシニングセンタで初めてV形スライド方式を採用し、高剛性と永続的空間精度を実現しました。

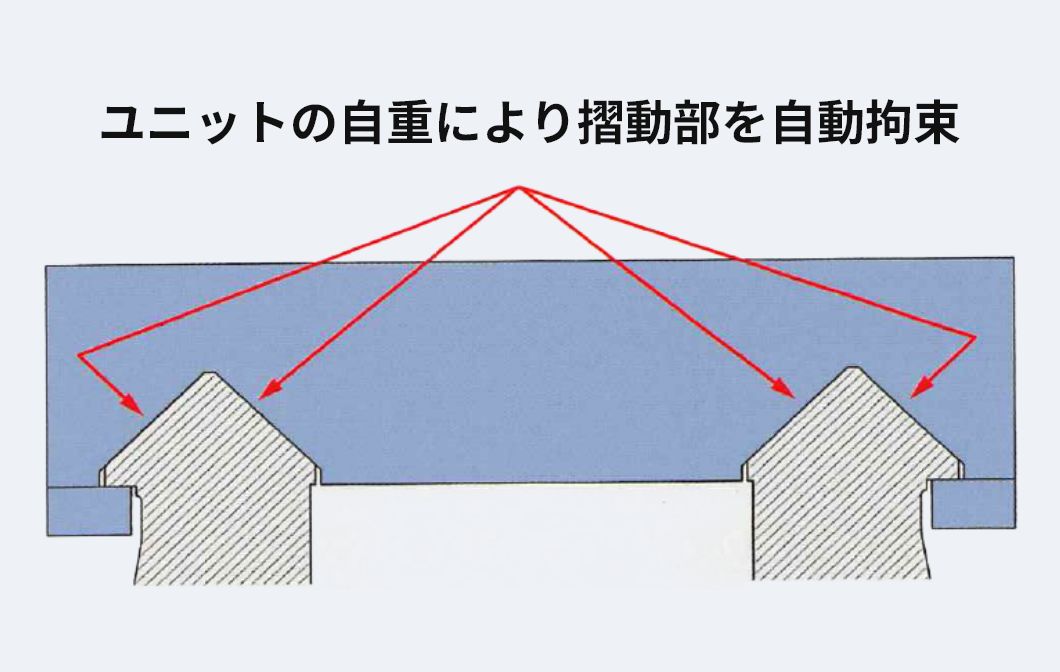

V形スライド形状とユニットの自重により、摺動部に隙間のない拘束が得られ、ヨーイング等の姿勢誤差を抑えることができます。これにより各軸ストローク内の全加工領域で永続的に優れた位置決め精度を保ちます。
高剛性V形スライド構造

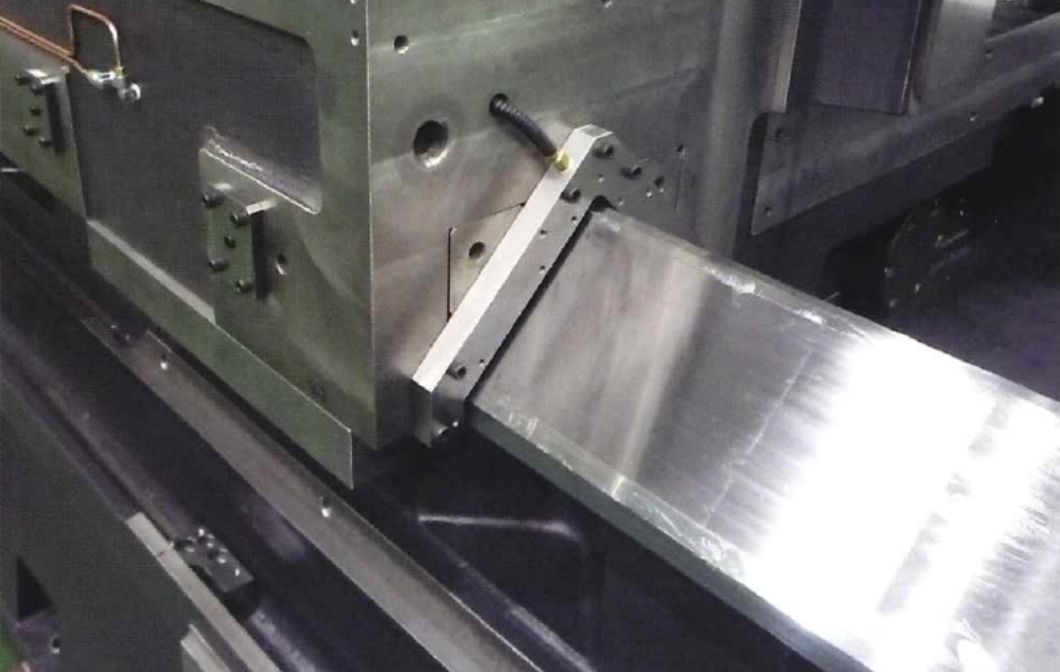

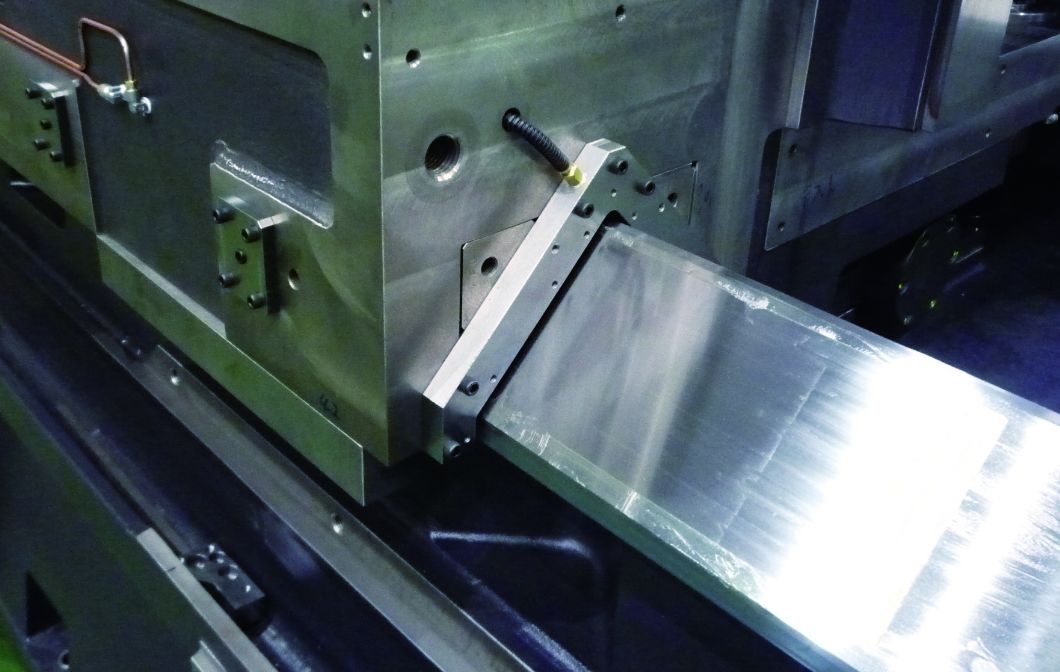

ニイガタ伝統の焼入れ処理されたスライド案内面と、キサゲ加工されたスライド面の組み合わせが、優れた安定性、吸振性、減衰性と長い耐用年数を実現します。
-

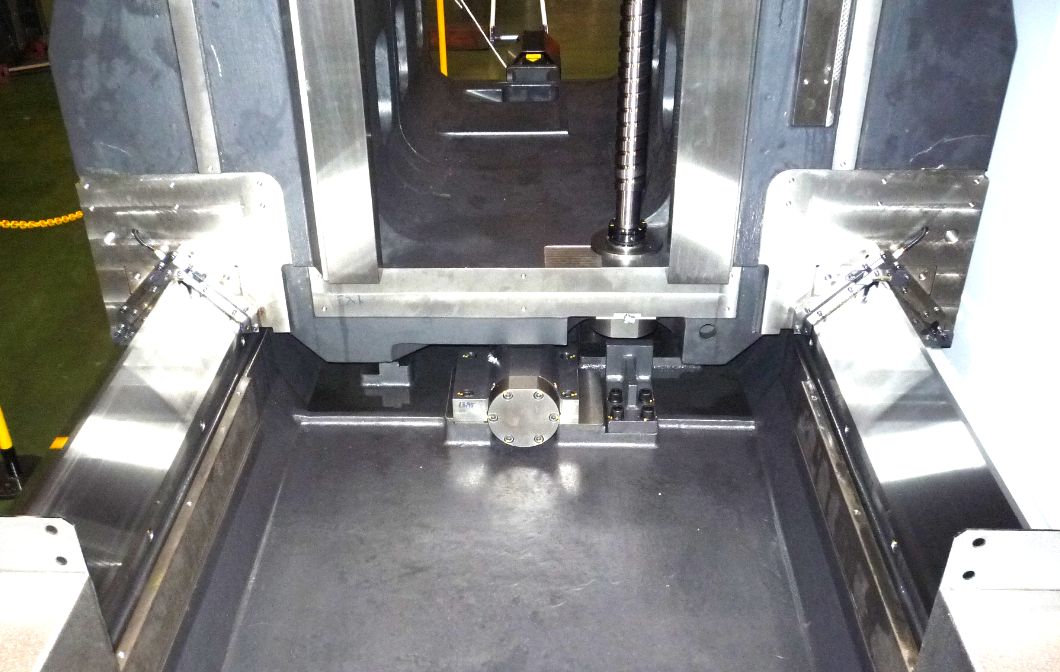

- Z軸V-V形スライド案内面
-
- X軸：V－平形スライド案内面
高精度
V形スライド形状とユニットの自重により、摺動部に隙間のない拘束が得られ、ヨーイング等の姿勢誤差を抑えることができます。これにより各軸フルストローク内の全加工領域で永続的に優れた位置決め精度を保ちます。
V形スライド

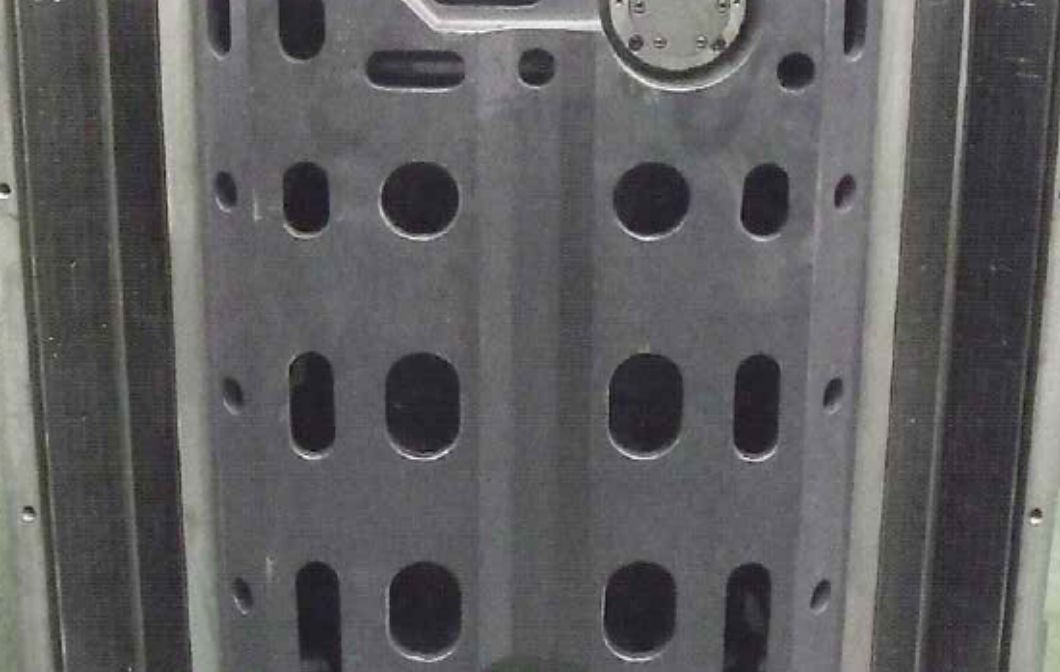

V形スライドのスベリ面には低摩耗、防振性、耐摩擦性に優れた材質を利用し、手仕上げによるキサゲ作業加工により高精度を実現しています。

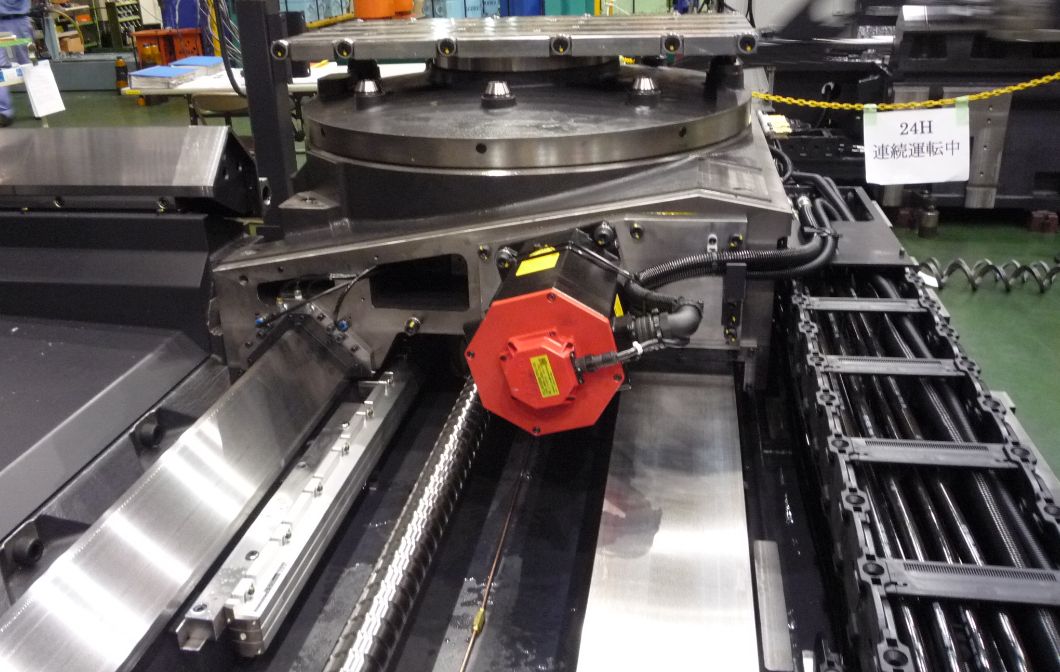

クラス最速の早送り速度
滑り案内機でありながら、早送り速度50m/minの高速性を実現。優れた機械剛性、強力な主軸能力を相まって高い生産性を実現します。

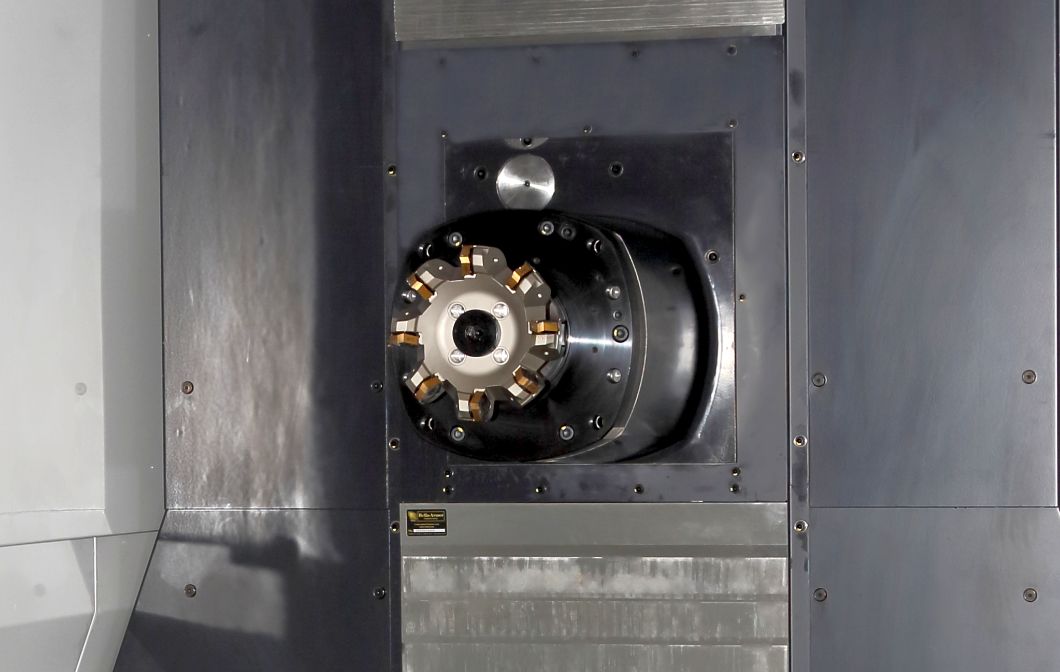

頑丈で信頼性の高トルクギア主軸
主軸回転数 ： 6000min-1
主軸モータ ： AC300kW/22kW
主軸最大トルク ： 1948N・m
仕様
[ ]オプション
| 移動量 | X軸移動量 | 1530mm |
|---|---|---|
| Y軸移動量 | 1230mm | |
| Z軸移動量 | 1020mm | |
| テーブル | パレットサイズ | 800mm × 800mm |
| 割出角度 | 1°[0.001°] | |
| パレット最大積載質量 | 2500kg | |
| 主軸 | 主軸回転速度 | 6000min-1 |
| 主軸最大トルク | 1948N･m | |
| ツールシャンク形状 | BT50 | |
| 送り速度 | 早送り速度 X / Y / Z軸 | 50m/min |
| ATC | 工具収納本数 | 62［88 / 128 / 175 / 255 / 263］拡張型チェーン式 ［126 / 178 / 230］マトリクス式 |
| 最大ワーク寸法 | 振り回し径 × 高さ | φ1750mm × 1400mm |
