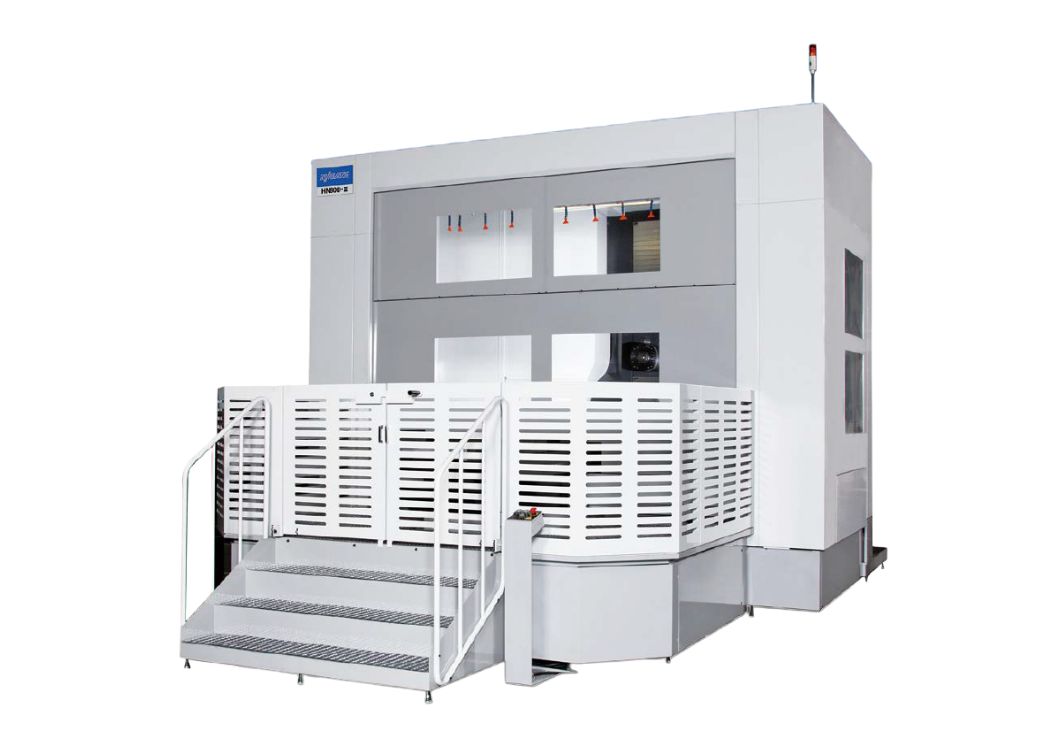

HN1000-S BAR / HN1250-S BAR / HN1600-S BAR
ラインアップ
※表は横にスクロールできます
- 製品名
- パレットサイズ
- パレット最大積載質量
- 最大ワーク寸法
（振り回し径 × 高さ）
動画
BAR主軸機能

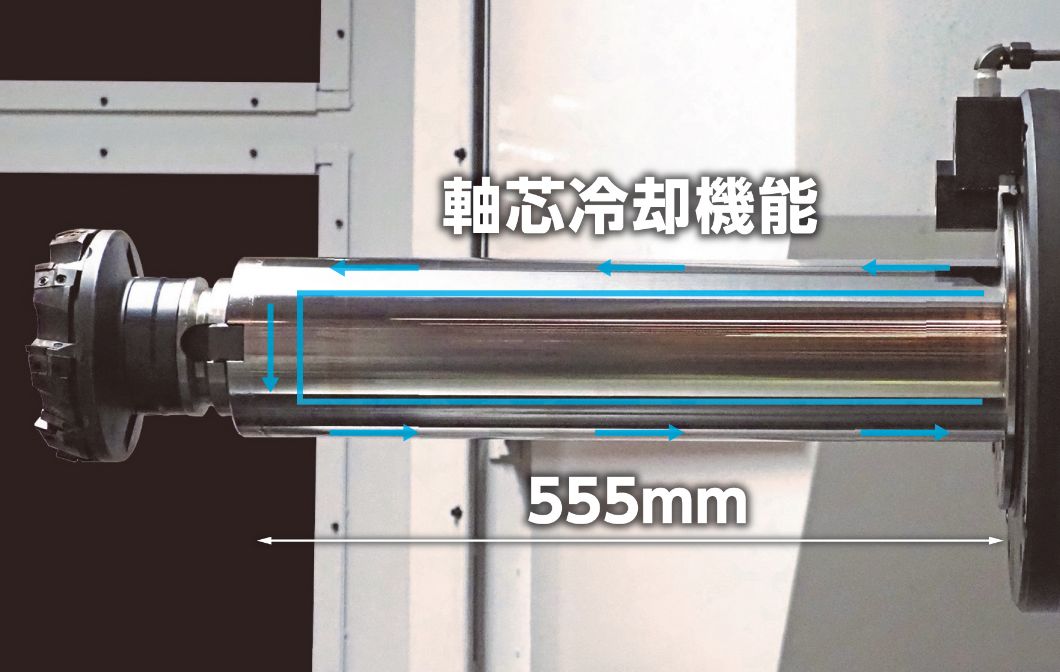

このクラス最大のW軸主軸径φ130mm、ストローク555mmのBAR主軸を標準装備。軸芯冷却機能により、主軸熱変位を大幅に削減し、中ぐり加工を強力にアシストします。
2APCも標準装備し、オプションで多面APC、FMS等、無人化対応が可能です。
HN-S BAR導入のメリット
高剛性
優れた主軸の接近性により、クイルを大きく伸ばさずに加工可能なため、剛性に優れています。
高精度
ダブルコラム、センタースピンドルの熱対称構造としてY軸にはダブルガイド案内方式を採用し、熱変位の影響を低減。
また、モンスターコラムの剛性により高精度な加工を実現します。

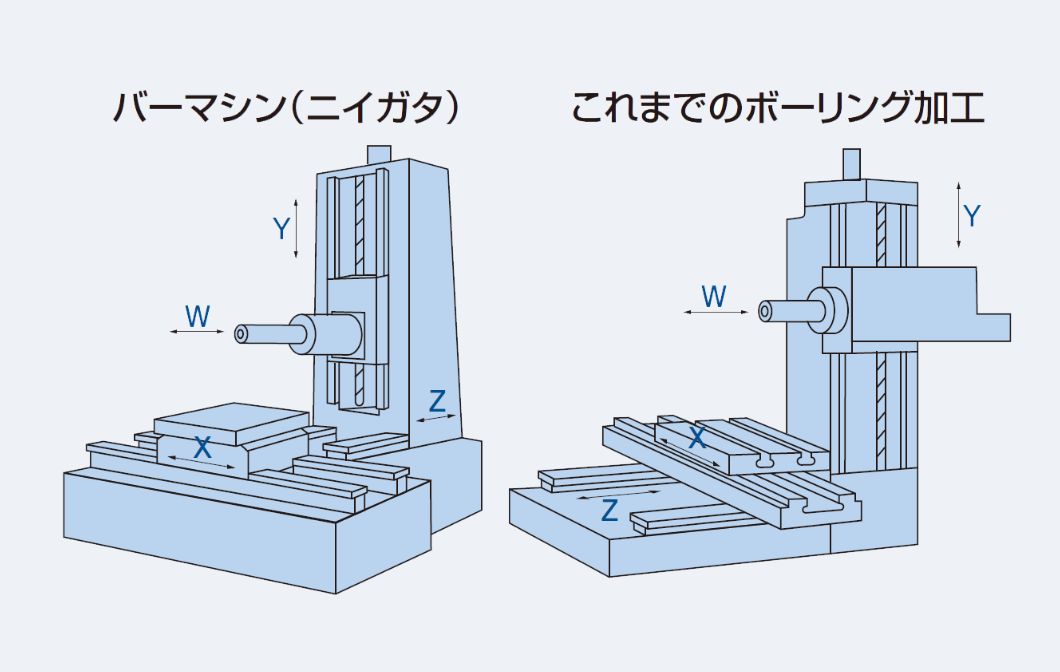

コラム送り
HNシリーズの機械構造を踏襲し、オーバーハングのないコラム送りのため、サドルタイプの機械に比べ精度・剛性が優れています。
高速送り
高速な移動、送りで高い生産性を発揮します。
優れた密封性
高い密封性のスプラッシュガードを標準装備し、高圧クーラント等を使用しても、機外へクーラントが飛散しません。
中繰り加工の生産性を高めるハイブリッドガイド構造
-
- 高剛性ローラーガイドを搭載したZ軸
-
- 高剛性ローラーガイドを搭載したX軸
-
- 伝統の角スライド構造のY軸
X・Z軸には、高速かつ重切削に対応する高剛性ローラーガイドを採用。
Y軸には、ニイガタ伝統の角スライド構造を搭載しています。
高速・高能率加工を担うX・Z軸のローラーガイドと、優れた剛性と工具長寿命を実現するY軸の角スライド構造。
それぞれの特長を最適に組み合わせることで、高剛性と高生産性を両立し、中ぐり加工の生産性向上に貢献します。
加工実例
射出成形機用エンドプレート
射出成形機のエンドプレートは大型かつ高精度が求められるため、高い機械剛性が不可欠です。さらに大型ワークでは段取り替えの負担も大きくなります。
BARシリーズの高剛性の機械構造とBARスピンドルにより、深穴加工も段取り替えなしのワンチャッキングで加工可能。高精度加工と生産性を両立します。
仕様
| HN1000-S BAR | HN1250-S BAR | HN1600-S BAR | ||
|---|---|---|---|---|
| 移動量 | X軸移動（テーブル左右） | 2030mm | 2200mm | 3050mm |
| Y軸移動量（主軸上下） | 1500mm | 1650mm | 2050mm | |
| Z軸移動量（コラム前後） | 1200mm | 1200mm | 1420mm | |
| W軸移動量（コラム前後） | 555mm | 555mm | 555mm | |
| テーブル | バレットサイズ | 1000mm × 1000mm | 1250mm × 1000mm | 1600mm × 1320mm |
| 割出角度 | 1°[0.001°] | 1°[0.001°] | 0.001° | |
| パレット最大積載質量 | 3500kg[5000kg] | 3500kg[5000kg] | 8000kg[10000kg] | |
| 主軸 | 主軸回転速度 | 3500min-1 | 3500min-1 | 3500min-1 |
| 主軸最大トルク | 1836N・m | 1836N・m | 1836N・m | |
| ツールシャンク形状 | BT50 | BT50 | BT50 | |
| 送り速度 | 早送り速度 X / Y / Z軸 | 41m/min | 41m/min | 30m/min |
| W軸 | 5m/min | 5m/min | 5m/min | |
| ATC | 工具収納本数 チェーン式 / マトリックス式 |
62[88 / 128 / 175 / 255] / [126 / 178 / 230] |
62[88 / 128 / 175 / 255] / [126 / 178 / 230] |
62[88 / 128 / 175 / 255] / [126 / 178 / 230] |
| 最大ワーク寸法 | 振り回し径 × 高さ | φ2300mm × 1850mm | φ2300mm × 2000mm | φ3200mm × 3000mm |
[ ]はオプション
