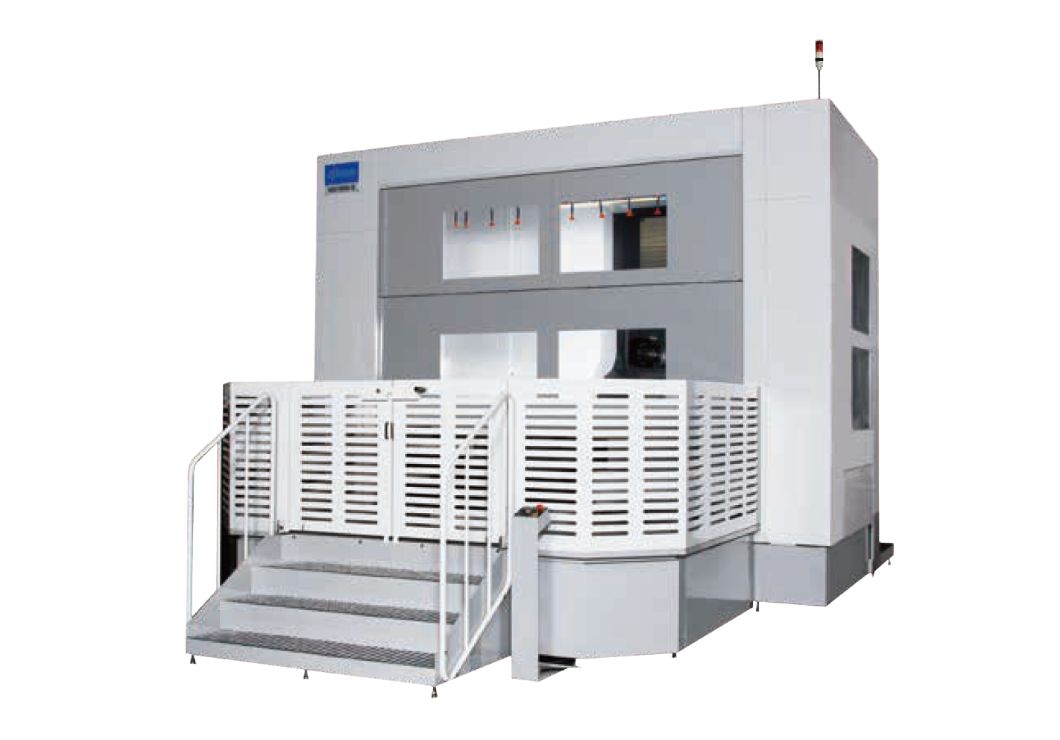

HN1000-S / HN1250-S / HN1600-S
ラインアップ
※表は横にスクロールできます
- 製品名
- パレットサイズ
- パレット最大積載質量
- 最大ワークサイズ
動画
ニイガタ独自のハイブリッドガイドシステム
X・Z軸には、高速かつ重切削に対応する高剛性ローラーガイドを採用。
Y軸にはニイガタ伝統の角スライド構造を搭載しています。
案内面は高周波焼入れ後に研磨仕上げを施し、スライド側は熟練工による丁寧なきさげ作業で仕上げています。
高速・高能率加工を担うX・Z軸の高剛性ローラーガイドと、優れた剛性と工具長寿命を実現するY軸の角スライド構造。
異なる特長を持つ2つの構造を最適に組み合わせることで、高生産性と高剛性を両立しています。
-

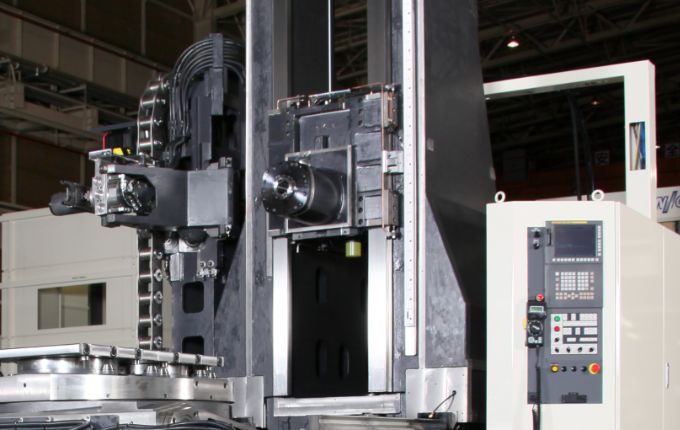

- 高剛性ローラーガイドを搭載したZ軸
-

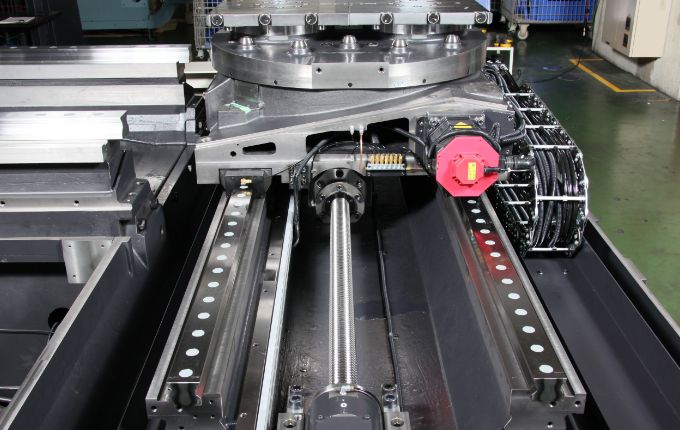

- 高剛性ローラーガイドを搭載したX軸
-

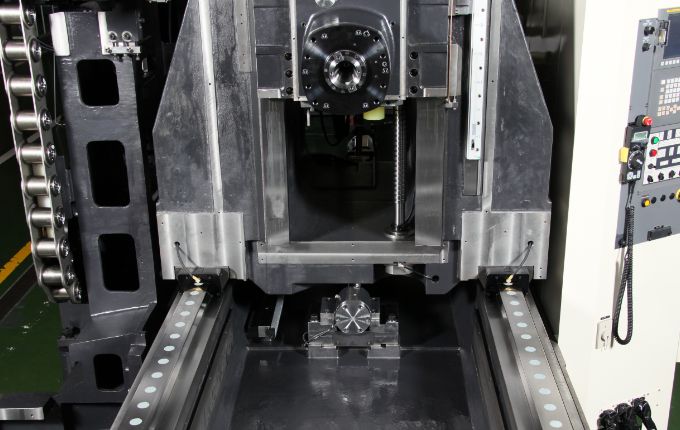

- 伝統の角スライド構造のY軸

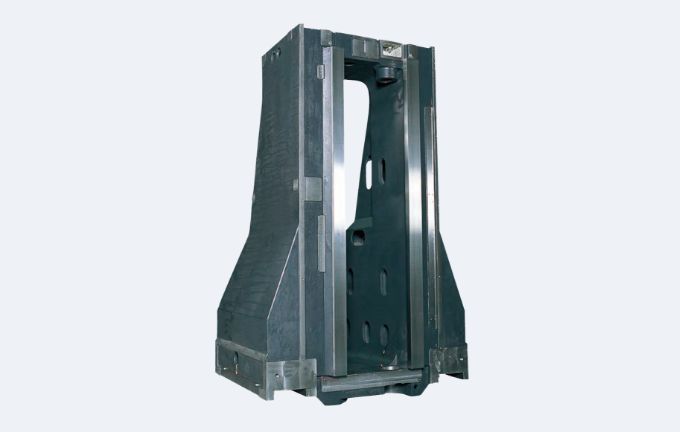

強靭なベースとモンスターコラム
ニイガタオリジナルデザインモンスターコラムベースは従来シリーズよりも厚みを25%アップし、 安定性、吸振性及び減衰性をさらに高めました。
さらに案内面間隔を75%広げたZ軸案内面には剛性を40%アップした頑丈なモンスターコラムを搭載。ニイガタ伝統の角スライド・コラムトラバースタイプの機械構造とあいまってヘビーデューティー切削にも、余裕で耐えうる剛性を有しています。
この高剛性構造はバーヘッド搭載にも理想的な構造です。
ハイブリッドガイドシステムが実現する高生産性
各軸（X/Y/Z軸)の早送り速度41ｍ/min。（HN1600-Sは30m/min)

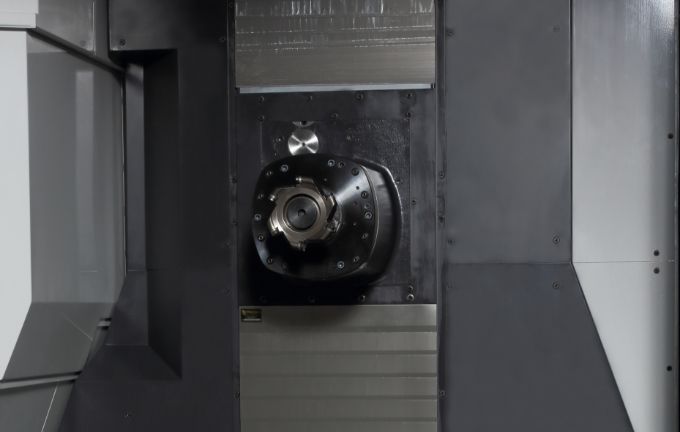

高剛性スピンドル
2段ギヤの搭載により、最大出力37kW、主軸最大トルク1200N・mを実現。高い機械剛性との相乗効果により、難削材加工においても優れた切削能力を発揮します。
豊富なバリエーションを揃え、多様な加工ニーズに柔軟に対応します。
| 6000min-1 標準主軸 |
6000min-1 高トルク仕様(OP) |
15000min-1 ハイパワー仕様 (OP) |
|
|---|---|---|---|
| トルク（N・m) | 1200 | 1948 | 400 |
| 出力(kW) | 37 | 30 | 45 |
安全・簡単なワークセットアップ

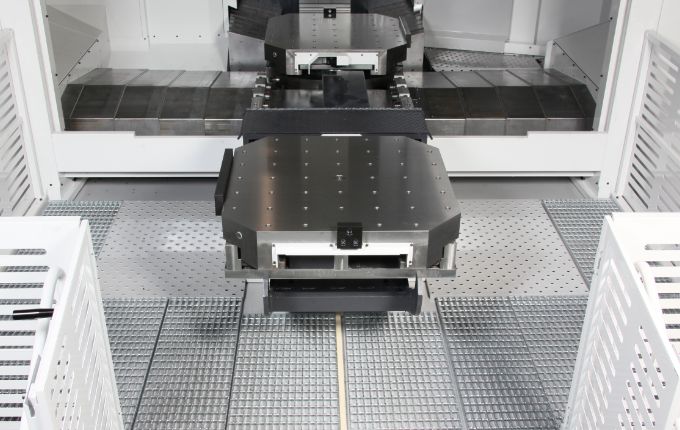

広い作業スペースでクレーンによる大物ワークの脱着もしやすく、オペレータが作業をしやすいデザインです。
最大ワークサイズ
HN1000-S

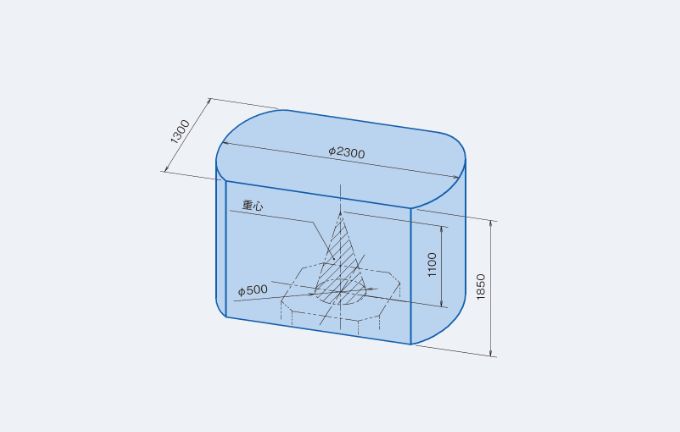

振り回し径 × 高さ：
φ2300mm × 1850mm
HN1250-S

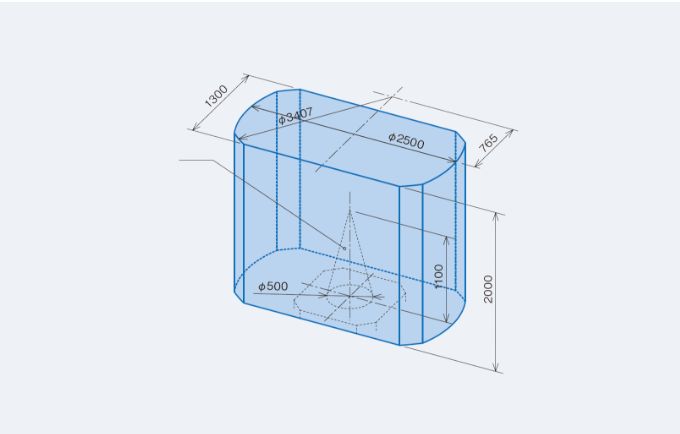

振り回し径 × 高さ：
φ2500mm × 2000mm
HN1600-S

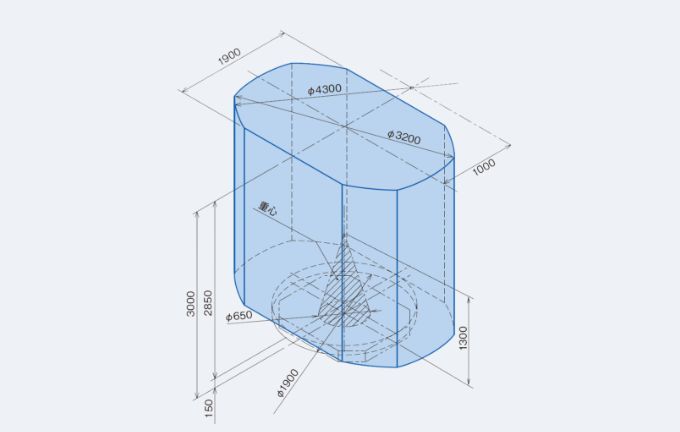

振り回し径 × 高さ：
φ3200mm × 3000mm
仕様
[ ] オプション
| HN1000-S | HN1250-S | HN1600-S | ||
|---|---|---|---|---|
| 移動量 | X軸移動量 (テーブル左右) | 2030mm | 2200mm | 3050mm |
| Y軸移動量(主軸上下) | 1650mm | 1800mm | 2200mm | |
| Z軸移動量(コラム前後) | 1200mm | 1200mm | 1420mm | |
| テーブル | パレットサイズ | 1000mm × 1000mm | 1250mm × 1000mm | 1600mm × 1320mm |
| 割出角度 | 1°[0.001°] | 1°[0.001°] | 1°[0.001°] | |
| パレット最大積載質量 | 3500kg | 3500kg | 8000kg | |
| 主軸 | 主軸回転速度 | 6000min-1 | 6000min-1 | 6000min-1 |
| 主軸最大トルク | 1200N・m | 1200N・m | 1200N・m | |
| ツールシャンク形状 | BT50 | BT50 | BT50 | |
| 送り速度 | 早送り速度 X / Y / Z軸 | 41m/min | 41m/min | 30m/min |
| ATC | 工具収納本数 | 62［88 / 128 / 175 / 255］拡張型チェーン式 ［126 / 178 / 230］マトリクス式 |
62［88 / 128 / 175 / 255］拡張型チェーン式 ［126 / 178 / 230］マトリクス式 |
62［88 / 128 / 175 / 255］拡張型チェーン式 ［126 / 178 / 230］マトリクス式 |
| 最大ワーク寸法 | 振り回し径 × 高さ | φ2300mm × 1850mm | φ2300mm × 2000mm | φ3200mm × 3000mm |
