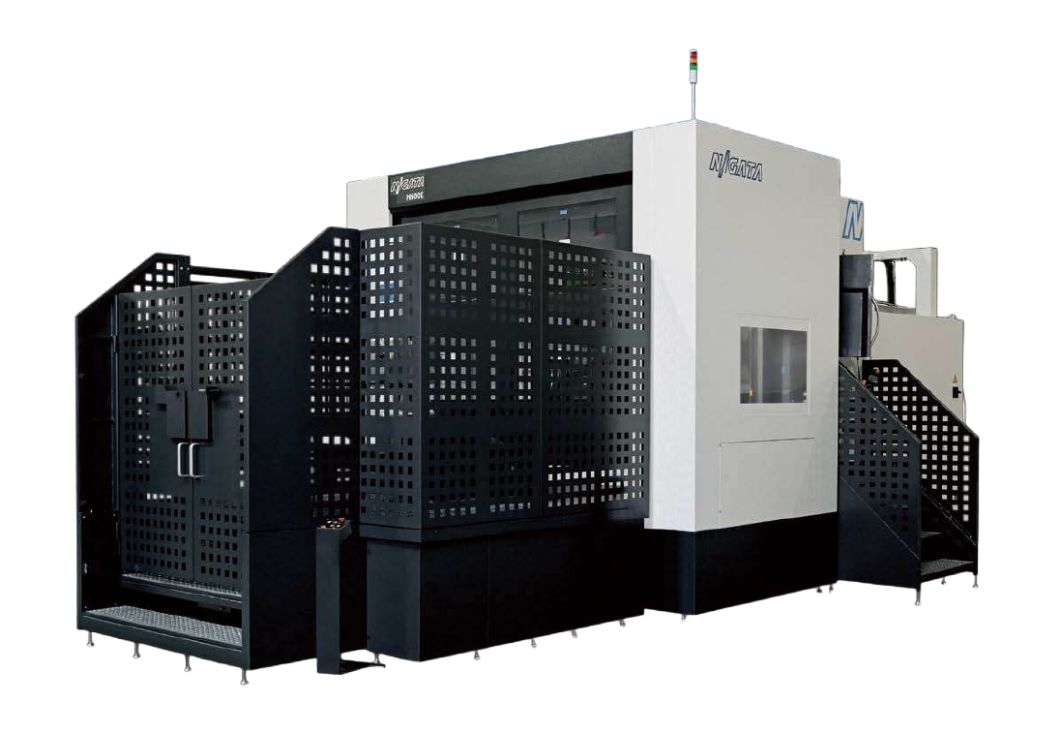

HN80E-BAR / HN100D-Ⅱ BAR / HN130-D BAR

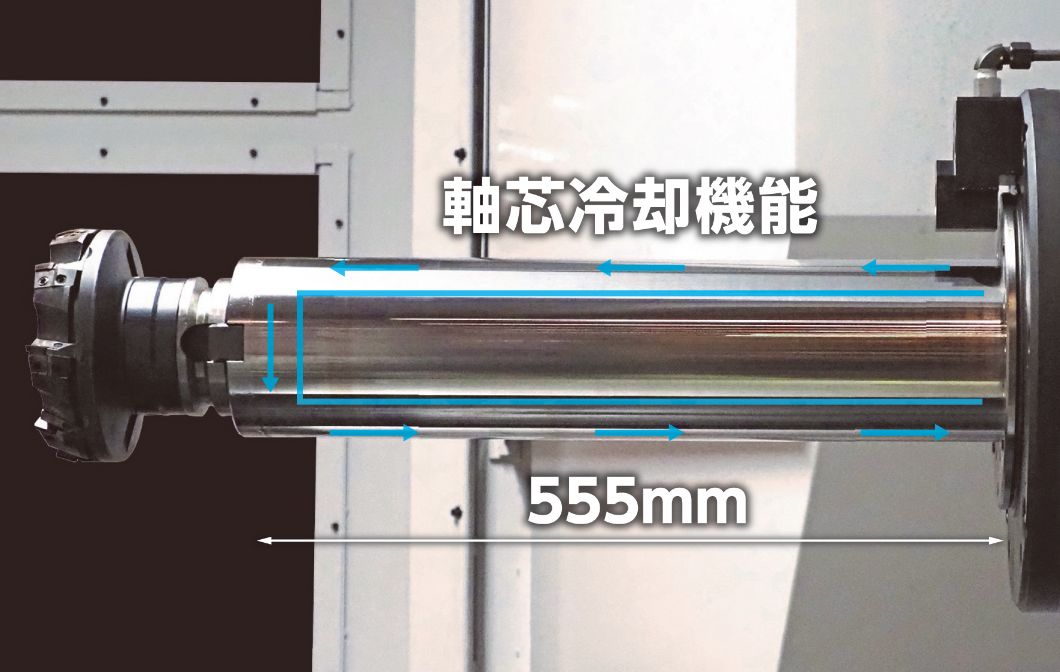

このクラス最大のW軸主軸径φ130mm、ストローク555mmのバーヘッドを搭載し、中ぐり加工を強力にサポートします。さらに、熱変位を大幅に抑制する軸芯冷却システムを標準装備し、熱変位を従来の1/4削減。角スライド・コラムトラバースタイプの機械構造との相乗効果により、難削材の中ぐり加工においても優れた加工能力を発揮します。

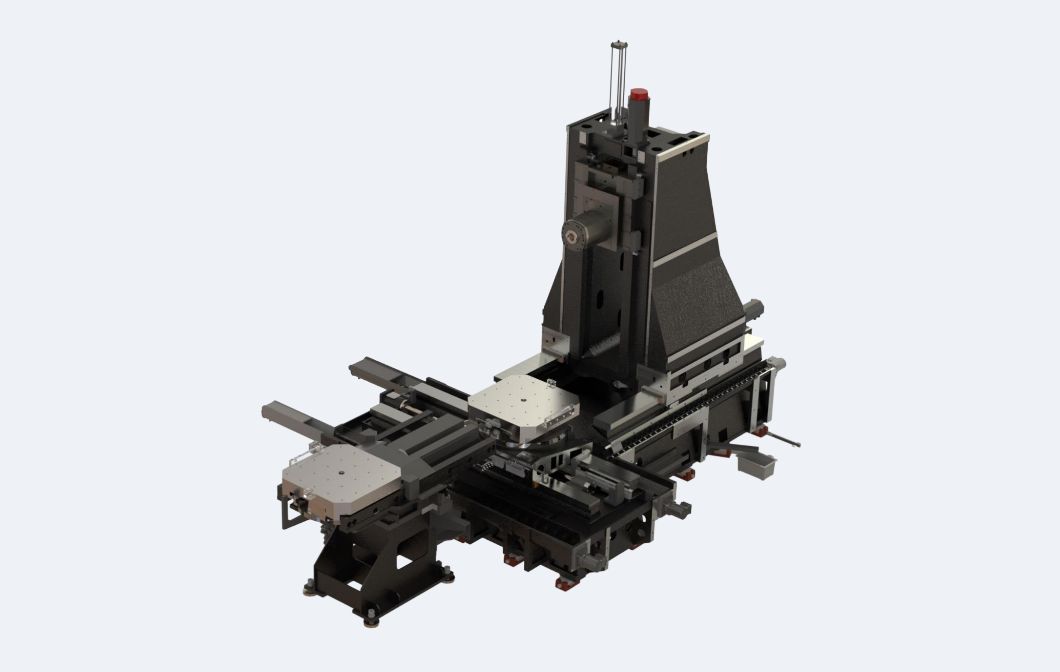

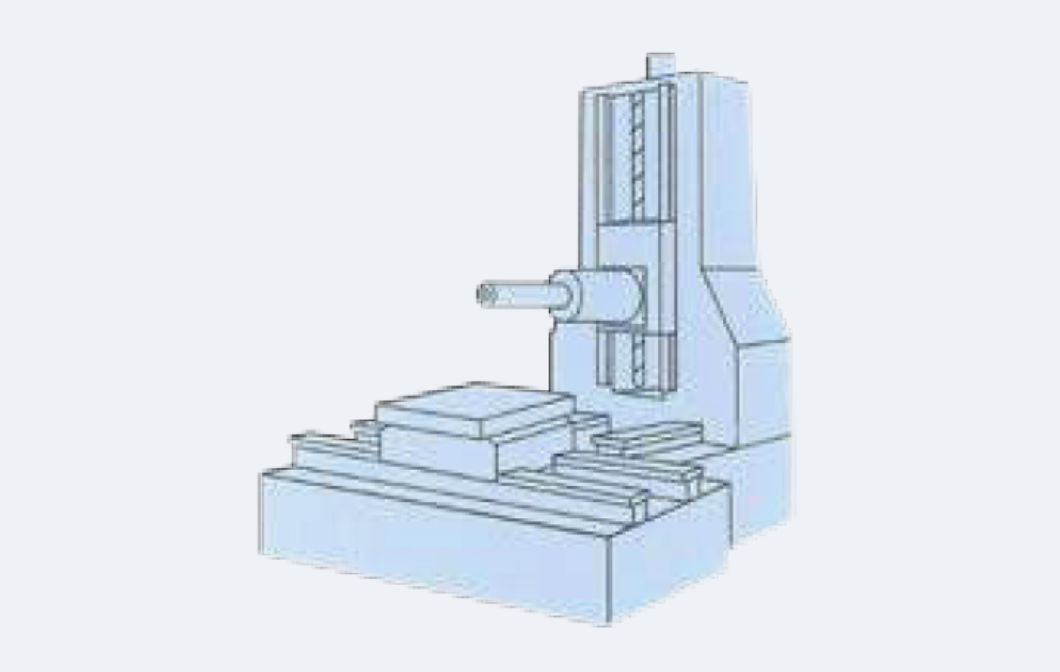

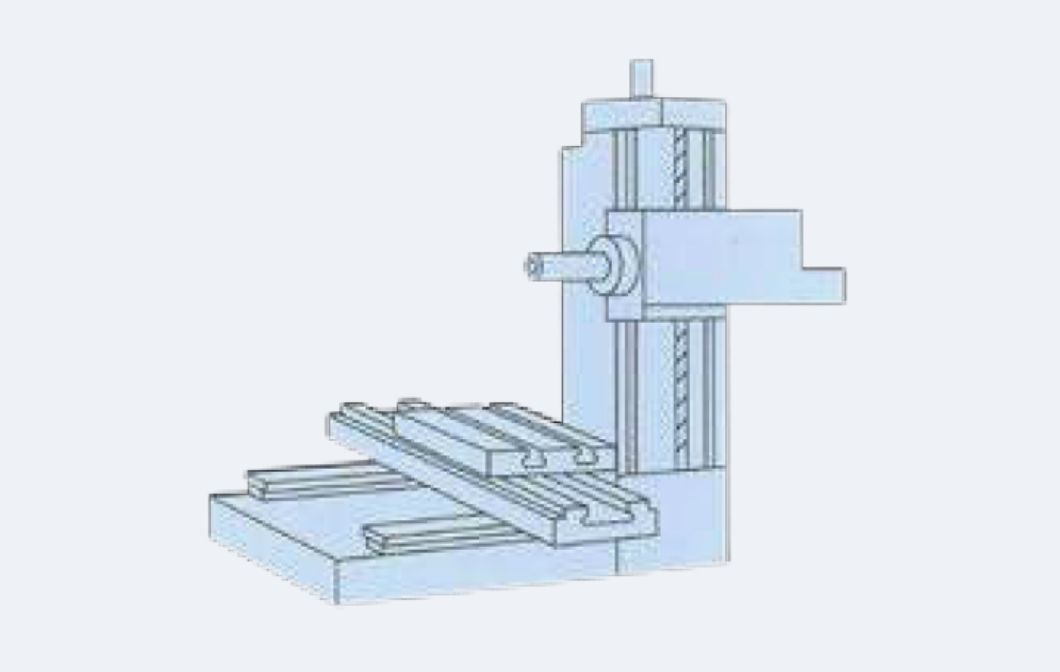

コラムが前後に移動するコラムトラバース構造を採用。

コラム案内面中心・ボールねじ中心・主軸中心を同一線上に配置することで、安定した加工精度を実現します。

さらに、角スライド構造による高剛性・高減衰構造により、バーヘッドを使用した中ぐり加工でも優れた加工能力を発揮します。

射出成形機のエンドプレートは大型かつ高精度が求められるため、高い機械剛性が不可欠です。さらに大型ワークでは段取り替えの負担も大きくなります。

BARシリーズの高剛性の機械構造とBARスピンドルにより、深穴加工も段取り替えなしのワンチャッキングで加工可能。高精度加工と生産性を両立します。
