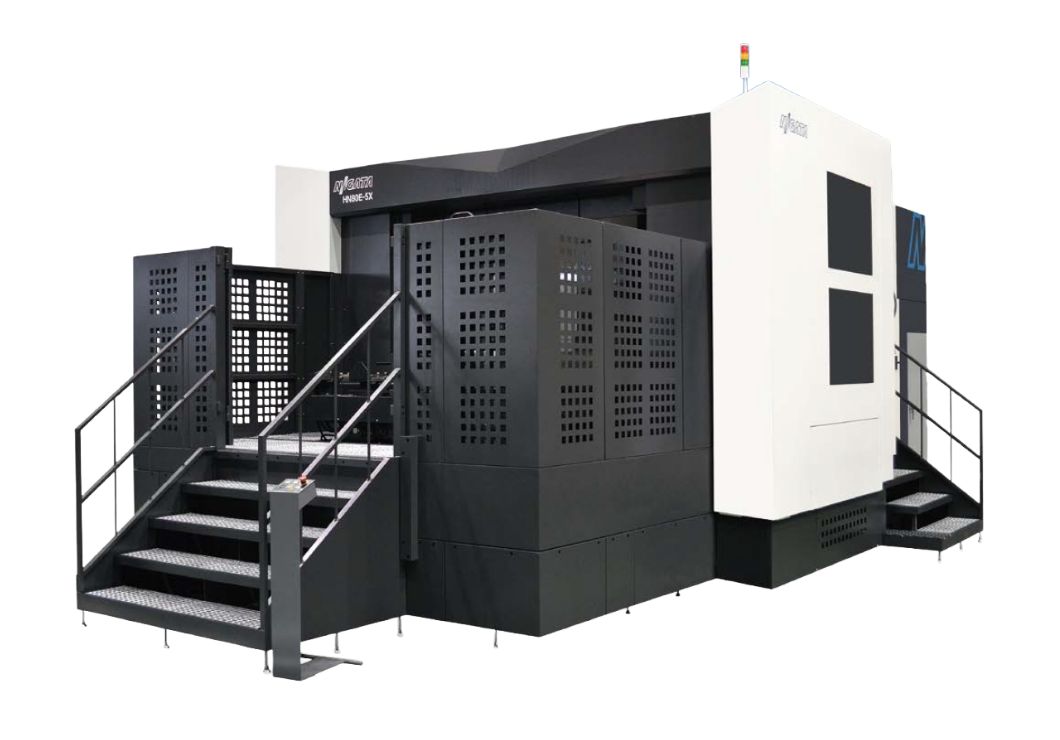

HN50E-5X / HN63E-5X / HN63E-5XW / HN80E-5X
ラインアップ
※表は横にスクロールできます
- 製品名
- パレットサイズ
- パレット最大積載質量
- 最大ワーク寸法
（振り回し径 × 高さ）
動画
高剛性トラニオンテーブルを搭載し、高精度同時5軸加工を実現

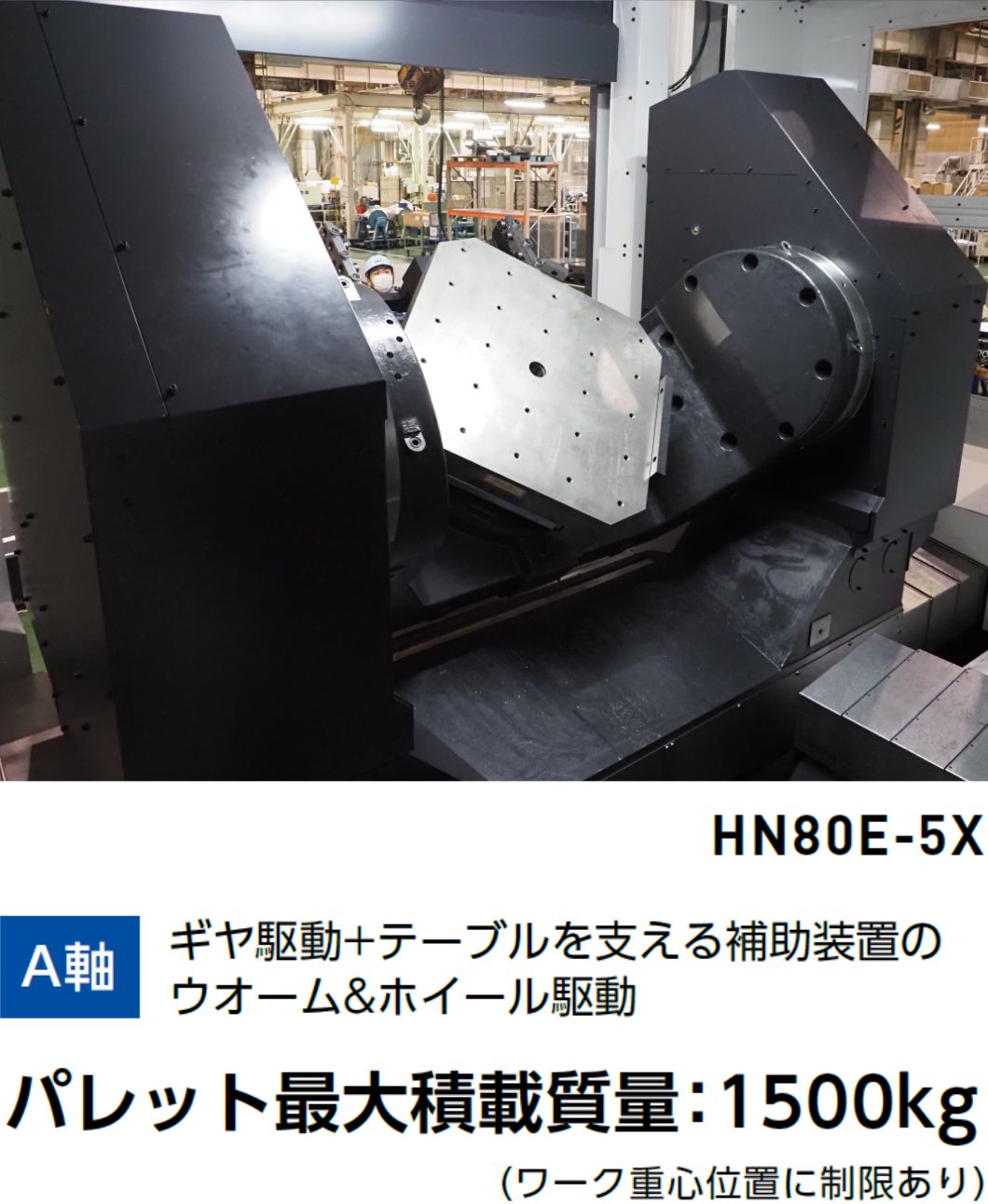

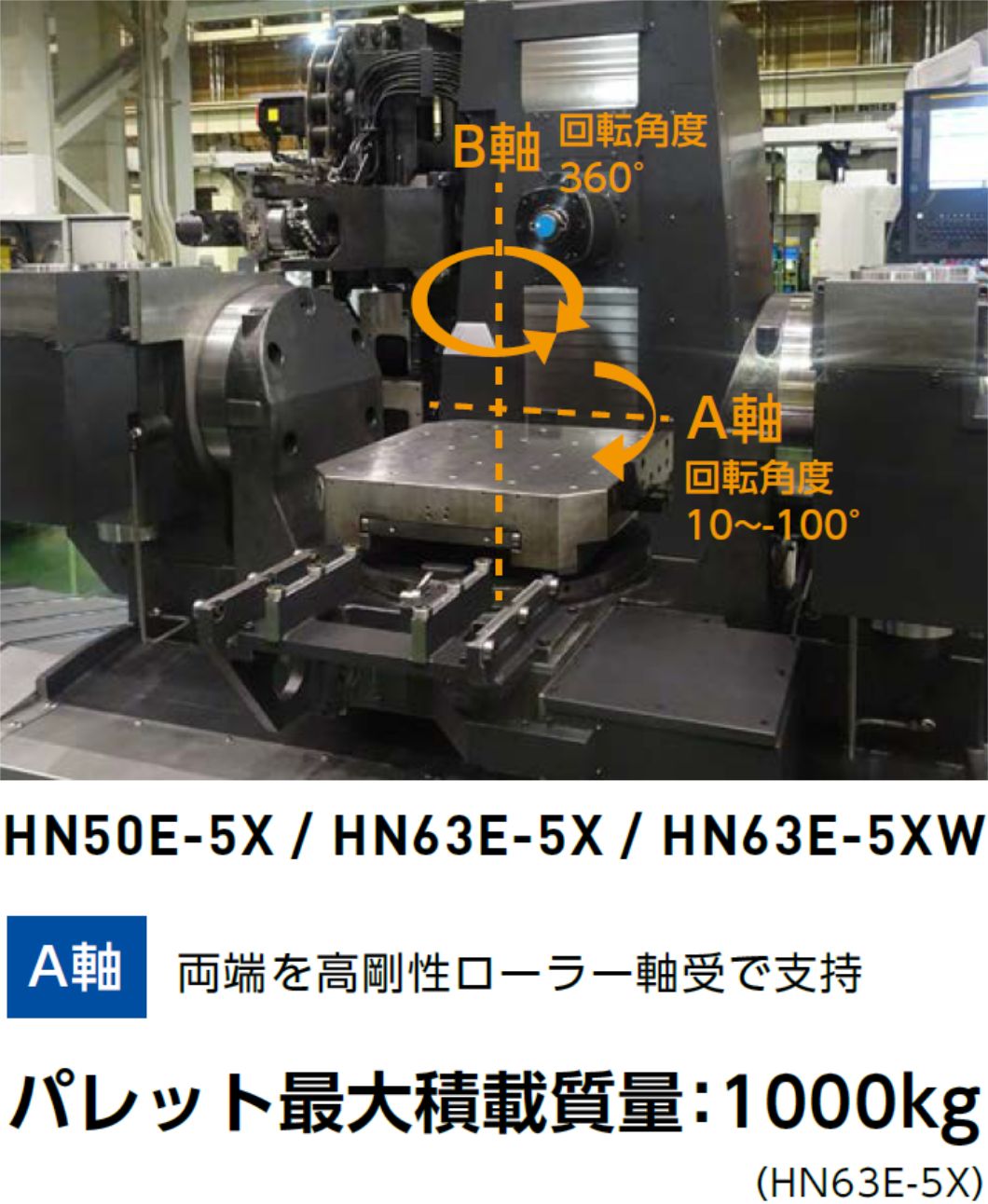

高剛性トラニオンテーブル

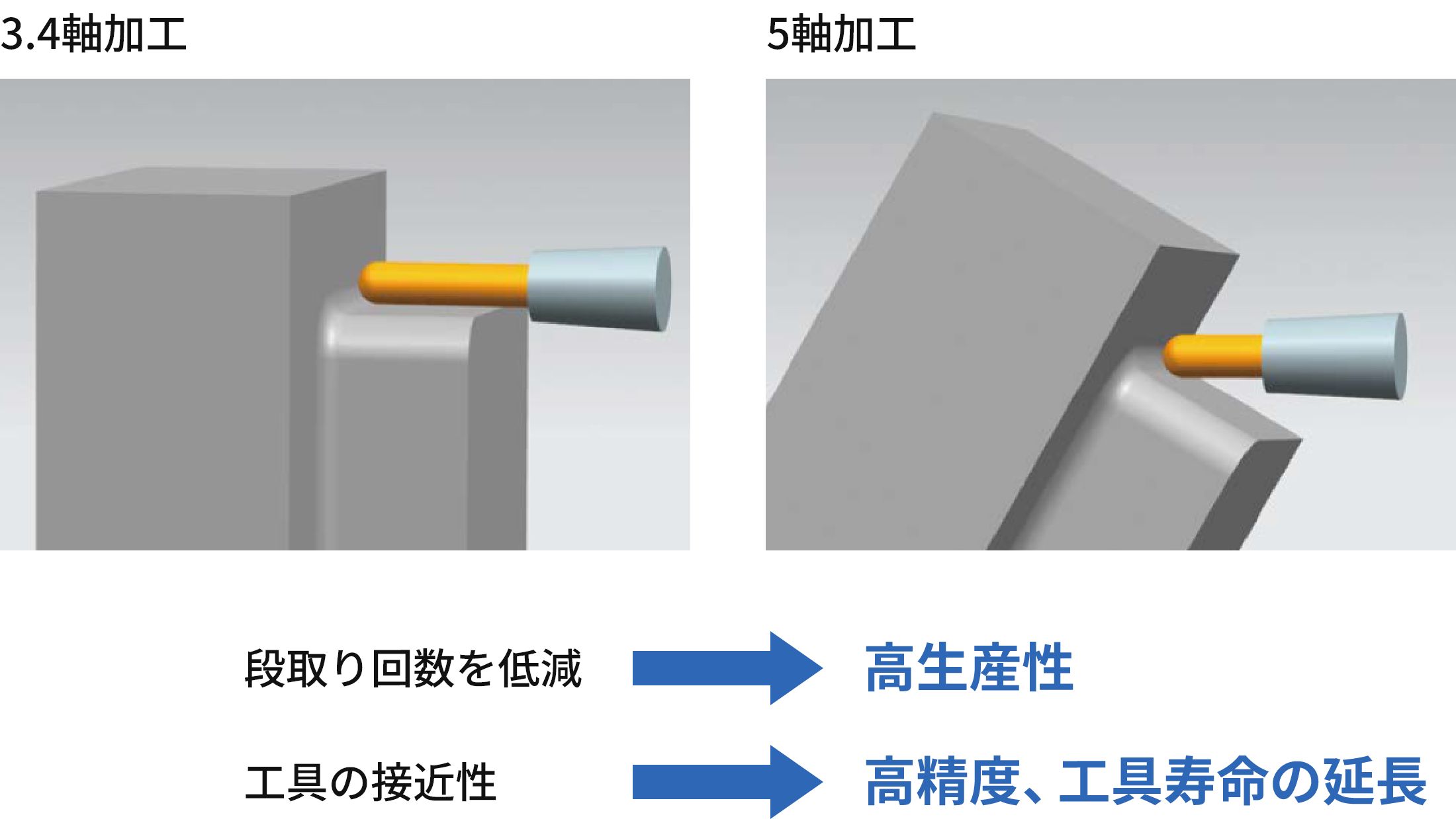

割出5軸加工のメリット
難削材加工に適した機械剛性

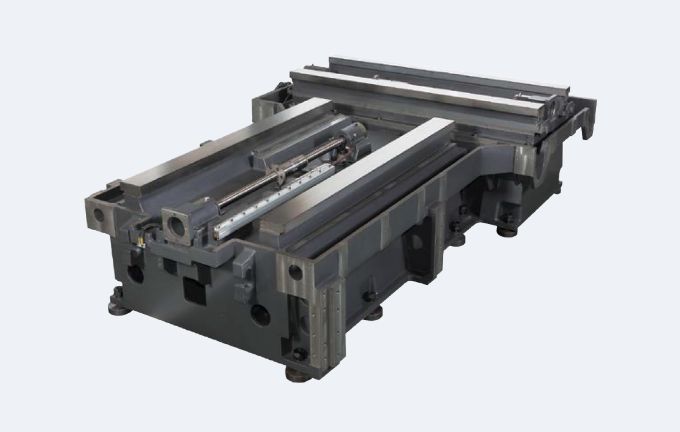

※画像はHN63E-5XT形一体高剛性ベース
リブを多用した肉厚の鋳物ベースで安定性、吸振性及び減衰性が向上。長期間の精度維持、高剛性を実現します。

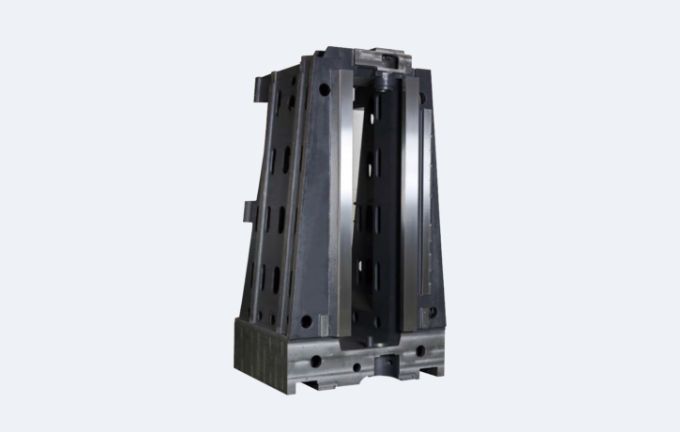

※画像はHN63E-5X高剛性モンスターコラム
肉厚での釣鐘形状の高剛性コラムで加工の振動を抑制し、難削材加工に優れた能力を発揮します。

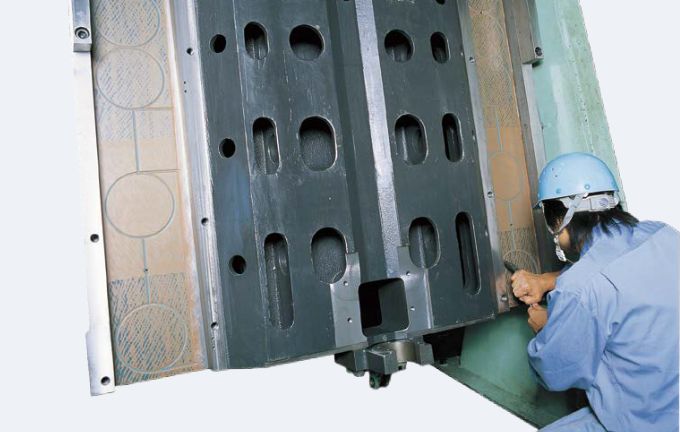

摺動面加工
摺動性に優れたターカイトが加工時の振動を抑制し、ビビリを低減。熟練工が丁寧なキサゲ加工により、優れた静的精度に仕上げています。
豊富な主軸ラインアップ

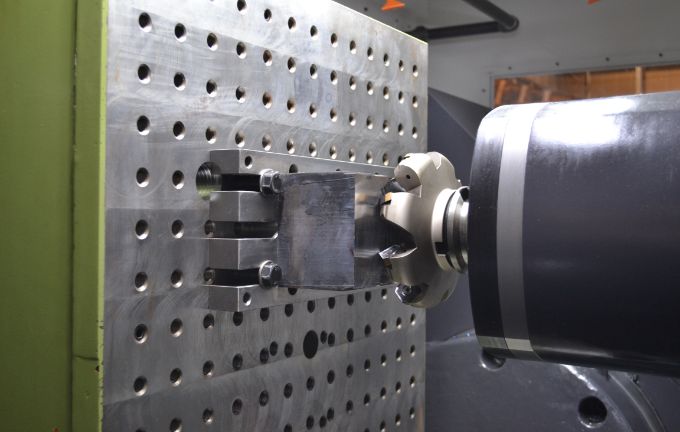

難削材加工に対応するハイパワー主軸を標準装備。高トルク・高出力により、切削抵抗の大きい加工においても安定した切削性能を発揮します。
また、多様な加工条件や用途に対応するため、豊富な主軸ラインアップを用意し、最適な仕様をご提案いたします。
HN50E-5X/HN63E-5X
| ハイパワー主軸（標準） | 高速主軸 | |
|---|---|---|
| 回転速度 | 6000min-1 | 12000min-1 |
| 最大トルク | 901N・m | 420N・m |
| モーター最大出力 | 26kW | 30kW |
HN63E-5XW/HN80E-5X
| ハイパワー主軸（標準） | 高出力主軸 | 高速主軸 | |
|---|---|---|---|
| 回転速度 | 6000min-1 | 6000min-1 | 15000min-1 |
| 最大トルク | 1948N・m | 1200N・m | 350N・m |
| モーター最大出力 | 30kW | 37kW | 35kW |
バリエーション豊富な機械サイズ
設置スペースに制約がある工場でも導入しやすい、豊富な機械サイズをラインアップ。
クラス最大級の加工容量により、幅広いサイズのワークの5軸加工に対応します。
-
- HN50E-5X
-
- HN63E-5X
-
- HN63E-5XW
-
- HN80E-5X
仕様
| HN50E-5X | HN63E-5X | HN63E-5XW | HN80E-5X | ||
|---|---|---|---|---|---|
| 移動量 | X軸移動（テーブル左右） | 800mm | 900mm | 1200mm | 1250mm |
| Y軸移動量（主軸上下） | 930mm | 930mm | 1230mm | 1230mm | |
| Z軸移動量（コラム前後） | 830mm | 830mm | 1200mm | 1200mm | |
| A軸回転角度（チルトテーブル回転） | 10°～-100° | 10°～-100° | 10°～-100° | 10°～-100° | |
| B軸回転角度（パレット回転） | 360° | 360° | 360° | 360° | |
| テーブル | パレットサイズ | 500mm × 500mm | 630mm × 630mm | 630mm × 630mm | 800mm × 800mm |
| 割出角度 | 0.0001°（NCテーブル） | 0.0001°（NCテーブル） | 0.0001°（NCテーブル） | 0.0001°（NCテーブル） | |
| パレット最大積載質量 | 600kg | 1000kg | 1000kg | 1500kg ※ | |
| 主軸 | 主軸回転速度 | 6000min-1 | 6000min-1 | 6000min-1 | 6000min-1 |
| 主軸最大トルク | 901N・m | 901N・m | 1948N・m | 1948N・m | |
| ツールシャンク形式 | BT50 | BT50 | BT50 | BT50 | |
| 送り速度 | 早送り速度 X/Y/Z軸 | 30m/min | 30m/min | 20 / 30 / 20 m/min | 30m/min |
| ATC | ツールマガジン収納本数 | 62 [88 / 128 / 175 / 255] 拡張型チェーン式 [126 / 178 / 230 ] マトリクス式 |
62 [88 / 128 / 175 / 255] 拡張型チェーン式 [126 / 178 / 230] マトリクス式 |
62[88 / 128 / 175 / 255]拡張型チェーン式 [126 / 178 / 230]マトリクス式 |
62[88 / 128 / 175 / 255]拡張型チェーン式 [126 / 178 / 230 ]マトリクス式 |

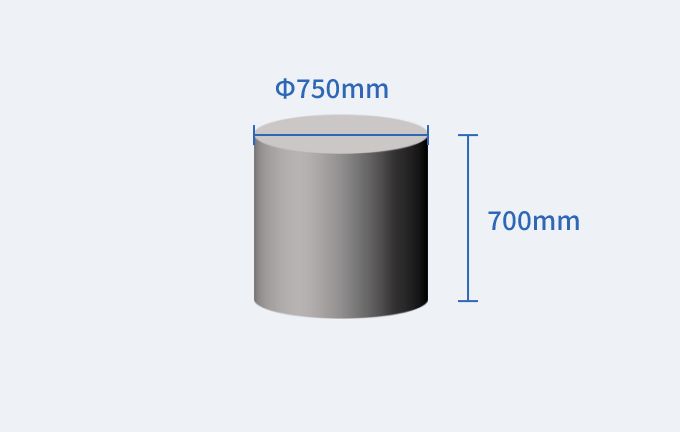

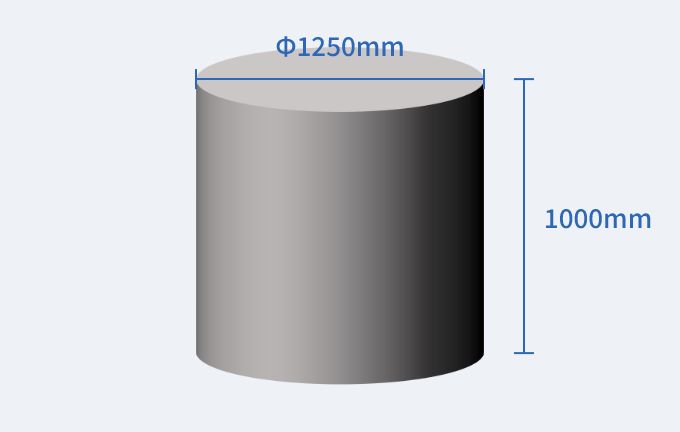

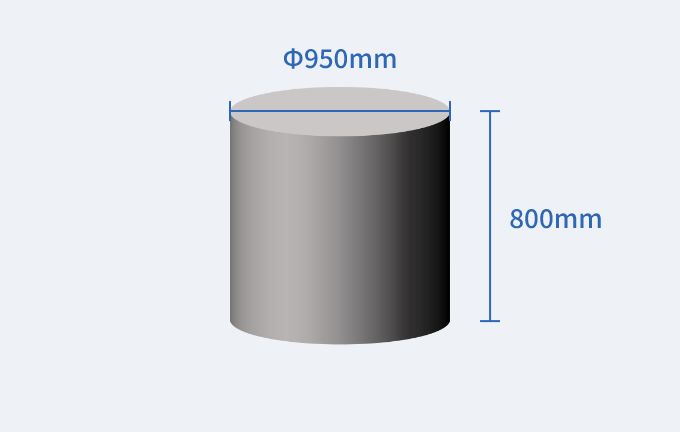

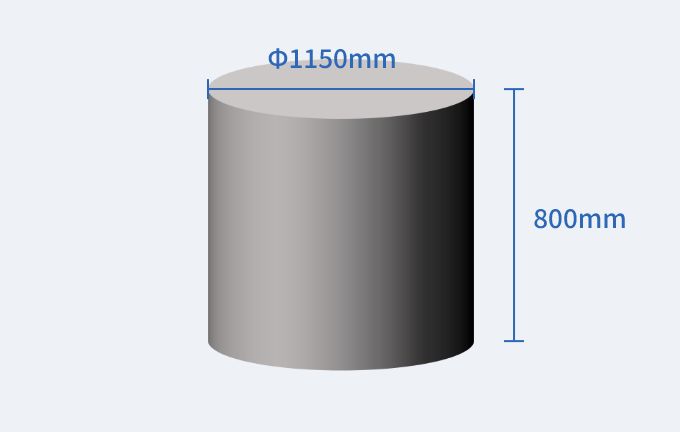

| 最大ワーク寸法 | 振り回し径 × 高さ | φ750mm × 700mm | φ950mm × 800mm | φ1150mm × 800mm | φ1250mm × 1000mm |
※ワーク重心に制限あり
